平成28年式日産クリッパー(DR17V)にスマートキーの取付にて入庫です。
スマートキーとは、自動車から離れた際、自動でロック、近づけばアンロックされるもので、
最近の新しい自動車には、標準で装着されている、もうおなじみの機能ですが、
この機能を後付にてグレードアップをはかるものです。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=713x10000:format=jpg/path/s0c18fae4862e0e58/image/i5e0812acfdbac134/version/1524643146/image.jpg)
この自動車、配送等に使用している営業車で、自動車から離れる回数が格段に多く、
スマートキー機能は必須の装備ともいえますね。
それにしても、とてもきれいな自動車です。
やはり働く自動車はきれいでたくましさが求められますね。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=713x10000:format=jpg/path/s0c18fae4862e0e58/image/id67830a17d4e4204/version/1524643166/image.jpg)

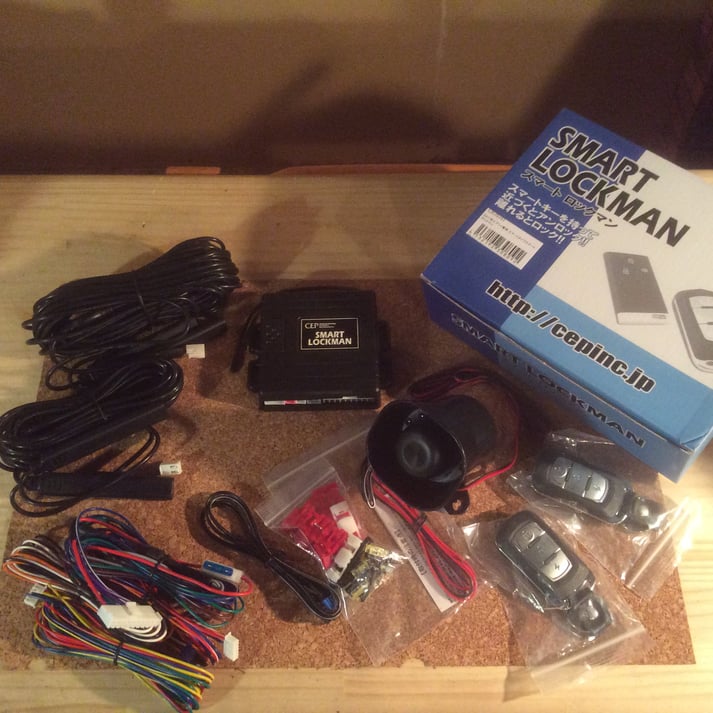

取付する製品は、CEP社製品の汎用型スマートキー、スマートロックマンです。
あわせてオプション品のアンサーバックホーンも装着します。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=713x10000:format=jpg/path/s0c18fae4862e0e58/image/i011a1462764b2d91/version/1524643194/image.jpg)
さっそく取付の開始です。
最初に製品の付属ハーネスやカプラーの必要配線を確認します。
使用しない配線やカプラーは、どんどんはぶいて、シンプルにしていきます。
同時に図面にて、必要配線信号や電源系統の取り出し口も予め確認します。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=713x10000:format=jpg/path/s0c18fae4862e0e58/image/i3f6c738259505c2e/version/1524643214/image.jpg)
この車両は主に、助手席周りから信号線が取り出せるようですので、
グローブボックスやパネル等をとりはずしていきます。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=713x10000:format=jpg/path/s0c18fae4862e0e58/image/i3fbe7df560d111e1/version/1524643240/image.jpg)
最初はアンテナの位置を決めていきます。
写真はフロントウインドウに装着の様子。
これを、左右のウインドウ上部に貼り付けていきます。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=713x10000:format=jpg/path/s0c18fae4862e0e58/image/icf9443eb48793390/version/1524643270/image.jpg)
リア側のアンテナの配線を、天井を通していきます。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=713x10000:format=jpg/path/s0c18fae4862e0e58/image/i5b7ffab1f3587781/version/1524643569/image.jpg)
リア側アンテナの設置の様子。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=713x10000:format=jpg/path/s0c18fae4862e0e58/image/i9bba75336ed44765/version/1524643300/image.jpg)
必要配線を探し出し、確認後、ハンダにて結線していきます。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=713x10000:format=jpg/path/s0c18fae4862e0e58/image/i422784ca56898ef0/version/1524643327/image.jpg)
配線作業の様子。
画像はドアロック、アンロック系統の作業です。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=713x10000:format=jpg/path/s0c18fae4862e0e58/image/ie81d7d1e23bc3dca/version/1524643426/image.jpg)
一通り配線をつなぎましたので、コントローラー本体を接続、作動試験を行ないます。
無事、作動の確認ができました。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=713x10000:format=jpg/path/s0c18fae4862e0e58/image/i00fcd6846f1928c9/version/1524643449/image.jpg)
本体の作動確認が終われば、山は越えました。
後は、配線をきれいにまとめていきます。
安心して作業に打ち込めます。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=713x10000:format=jpg/path/s0c18fae4862e0e58/image/i26a5ac1329675be7/version/1524643353/image.jpg)
オプションでのアンサーバックホーンはボンネット内に設置、配線をコルゲートチューブにて養生して
室内側に引き込んでいます。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=713x10000:format=jpg/path/s0c18fae4862e0e58/image/id16e1b122ff02d02/version/1524643475/image.jpg)
スマートキーリモコンの画像です。
普段はポケット等の中に入れておけば、自動車に近づくことで、
ロック、アンロックがされるようになります。
もちろん、リモコンでの操作も可能です。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=713x10000:format=jpg/path/s0c18fae4862e0e58/image/i0adf5a077b4c09cc/version/1524643497/image.jpg)
作業完了後は、室内の清掃を行ないます。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=713x10000:format=jpg/path/s0c18fae4862e0e58/image/iba6b6f8aa2c3188a/version/1524643517/image.jpg)
そとは小雨が降っていましたが、一通り外装も洗車、吹き上げて作業の完了です。
普段は朝早くから、夜遅くまで働いているの自動車ですので、
働く自動車に敬意を持って洗車します。
スマートキー機能で、お仕事がはかどることを願って、作業の完了です。
