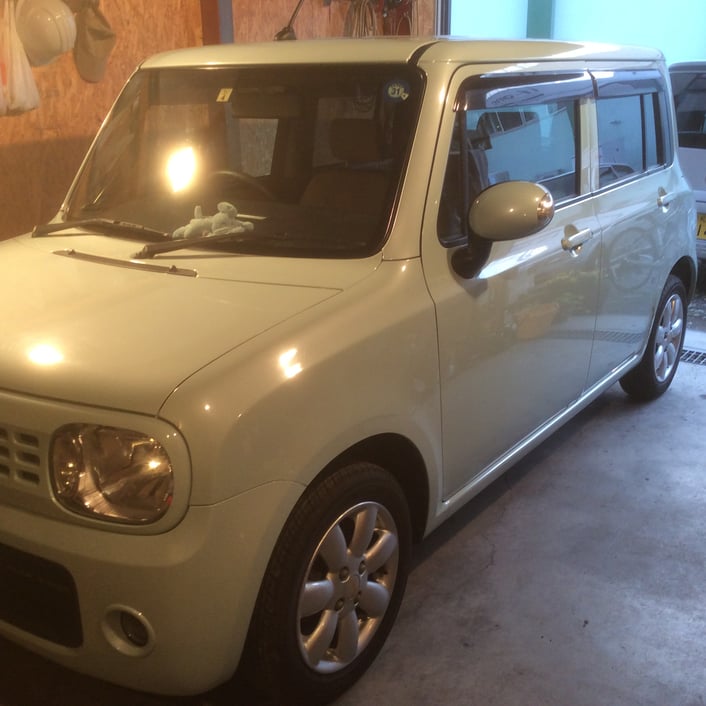

平成22年式 スズキラパン(HE22S)に、カーナビの取付にて入庫です。
あわせて一緒に、バックカメラ、ドライブレコーダーもオーダーいただきました。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i67b8943e36d4e7d5/version/1528020949/image.jpg)
この自動車は軽自動車の中でも、人気のある自動車ですね。
ボディカラーも明るい緑色で、とてもかわいらしい自動車です。
人気があるのもうなずけますね。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=713x10000:format=jpg/path/s0c18fae4862e0e58/image/i7a97472fbe3a327b/version/1528021065/image.jpg)

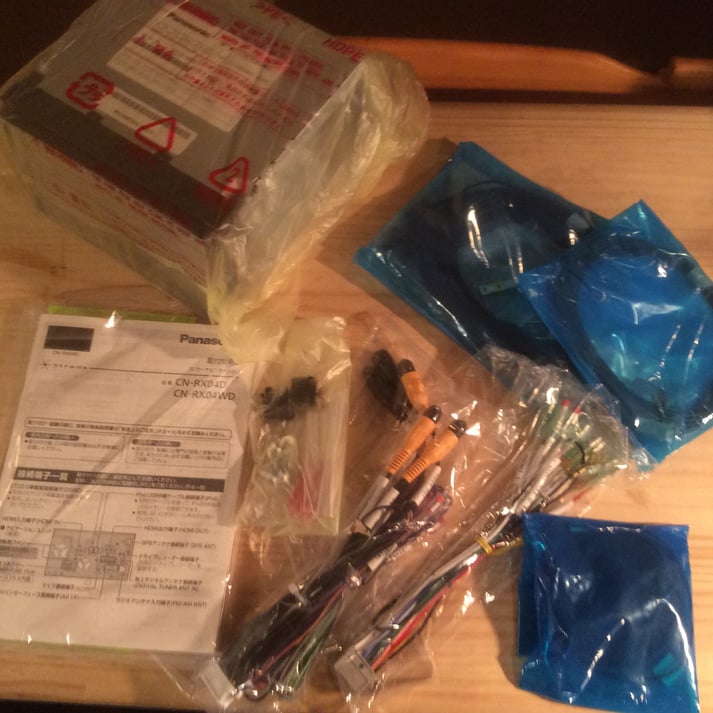

取付するカーナビはパナソニック社製品で、
カーナビ本体がCN-RX04D。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=713x10000:format=jpg/path/s0c18fae4862e0e58/image/i8a270234083ef234/version/1528020993/image.jpg)
ドライブレコーダー、CA-DR02D
![](https://image.jimcdn.com/app/cms/image/transf/dimension=713x10000:format=jpg/path/s0c18fae4862e0e58/image/i4c3d74f118af9130/version/1528021017/image.jpg)
バックカメラ、CY-RC90KD
![](https://image.jimcdn.com/app/cms/image/transf/dimension=713x10000:format=jpg/path/s0c18fae4862e0e58/image/id222473da9432e43/version/1528021039/image.jpg)

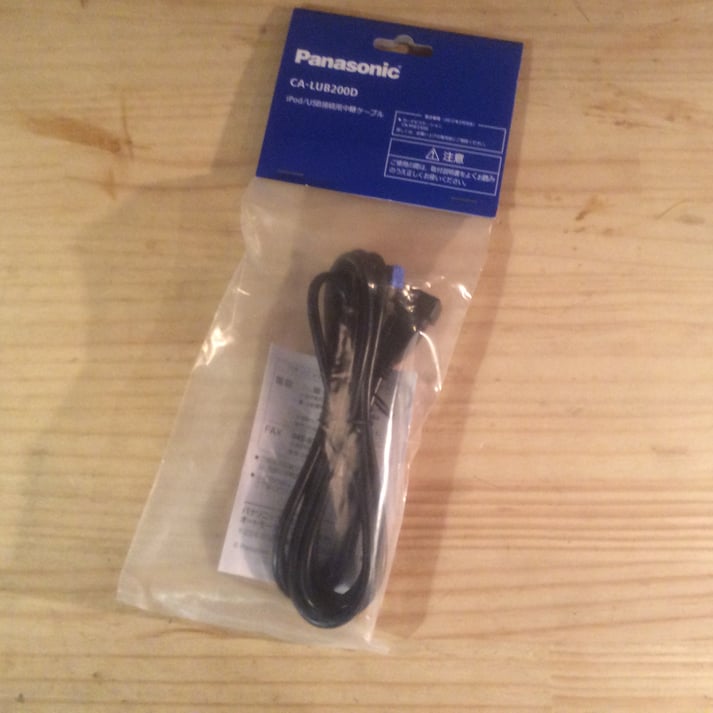

USBのカーナビ本体への接続用として、CA-LUB200D
こちらもパナソニック純正品です。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=713x10000:format=jpg/path/s0c18fae4862e0e58/image/ie74eea3263365c54/version/1528021104/image.jpg)
オーディオハーネスと、各種信号用ハーネスは
当店にて用意いたしました。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=713x10000:format=jpg/path/s0c18fae4862e0e58/image/i16c49733b9e9e345/version/1528020972/image.jpg)
純正品から社外オーディオやカーナビへ変更の際は、
純正オーディオパネルが必要です。
こちらは、お客様にてお調べ頂き、あわせて用意頂いたものです。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=713x10000:format=jpg/path/s0c18fae4862e0e58/image/i6c2a83fe94bcd6d3/version/1528021135/image.jpg)
製品がそろったところで、さっそく取付の開始です。

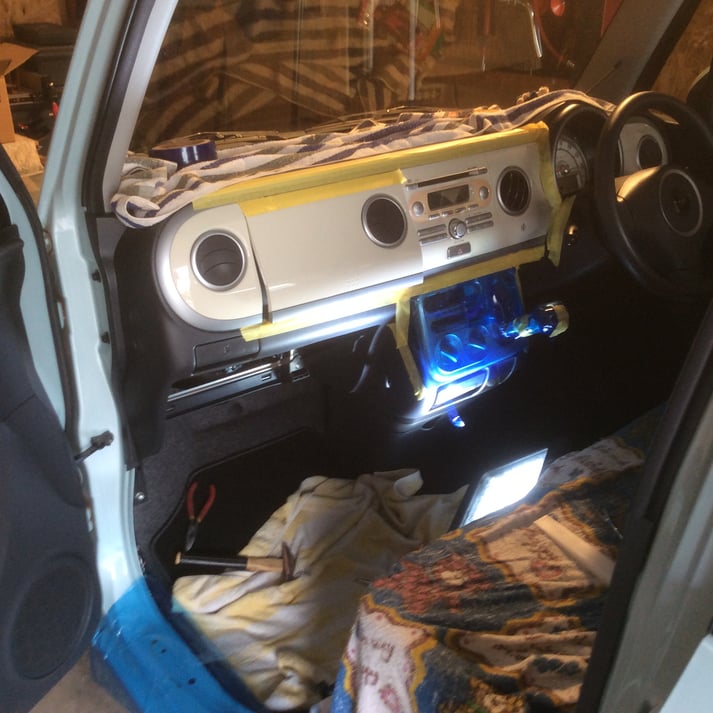

まずは、ダッシュパネルまわりを養生していきます。
この車両はなかなか取り外しが大変でして、道具を入れる隙間もなければ、
手で引っこ抜くこともままなりません。
最近は各種メーカーさんから、車種別のサービスマニュアル等が公開されていまして、
参考にすることも多いのですが、どれも、手で引っこ抜くとか書かれていて、
「えー、どうやって引っこ抜くのさ!」 と、四苦八苦しているうちに、スコンっと抜けてきました。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=713x10000:format=jpg/path/s0c18fae4862e0e58/image/i446444286431fad5/version/1528021187/image.jpg)
あの手この手で、パネルを取り外そうと、内装パネルの取り外し用工具達にも
総動員してもらいましたが、どれもうまくいきません。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=713x10000:format=jpg/path/s0c18fae4862e0e58/image/i286d95c4a4ec42f0/version/1528021161/image.jpg)
無事、パネルまわりが取外れてくれました。
なかなか爽快な光景ですが、ここまでくるのに結構時間をかけてしまいました。
パネルにキズ等をつけてしまっては100年目なので、神経すり減らしながらの作業です。
もともと無神経なので、すり減らす神経もないはずなのですが。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=713x10000:format=jpg/path/s0c18fae4862e0e58/image/i85849b44665ef80b/version/1528021217/image.jpg)
本日の取付活躍の工具MVPはこちら。
ストレイト社製品の、金属製内張りはずし用ヘラです。
左側の絶妙な角度で上側を向いており、この角度でチョンチョンと隙間から差込み、
パネルを引き上げることが出来ました。
この工具がなかったら、まだ取り外してたかも知れません。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=713x10000:format=jpg/path/s0c18fae4862e0e58/image/i8f37ab92403d57d8/version/1528021242/image.jpg)
さて、パネルが取り外しできましたら、各種アンテナと、カーナビ用のマイクの設置です。
このマイクの設置場所は、よく運転席側のバイザー等に取り付けするものなのですが、
バイザーと天井パネルの距離が長く、配線が隠すことができません。
そのため、一旦バイザーを取り外して、配線をうまく隠せないかみてみることにします。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=713x10000:format=jpg/path/s0c18fae4862e0e58/image/i834c6b0faa763afa/version/1528021268/image.jpg)
マイクを固定したのち、バイザーの裏側に配線を通してみます。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=713x10000:format=jpg/path/s0c18fae4862e0e58/image/i1ba980a02bf58574/version/1528021428/image.jpg)
バイザーを固定する取付口の隙間から配線を通せば、うまくいきそうです。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=713x10000:format=jpg/path/s0c18fae4862e0e58/image/icdd6e8558c4fb717/version/1528021403/image.jpg)
バイザーを閉じた様子。
こんな感じでどうでしょうか。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=713x10000:format=jpg/path/s0c18fae4862e0e58/image/i2ac5068332bca5bd/version/1528021332/image.jpg)
マイクはバイザーの外側に設置しましたが、
万一、うまく音声を拾わない等に対応できるようにするために、
少しほど、マイクの配線を長めにとっておき、天井パネル内に収めておくことにしました。
これで、マイクの設置面を簡単に変更することができるはずです。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=713x10000:format=jpg/path/s0c18fae4862e0e58/image/i6c63867620cbe6c4/version/1528021301/image.jpg)
そうこうしているうちに、ダッシュボードの上が、作業テーブルになってしまいました。
ちょうどいい高さで、平面だったものでして。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=713x10000:format=jpg/path/s0c18fae4862e0e58/image/i9bf5cc9c315ce462/version/1528021366/image.jpg)
TVアンテナの配線引き込みの様子。
あわせて、GPSアンテナと、ドライブレコーダーの配線もまとめて行きます。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=713x10000:format=jpg/path/s0c18fae4862e0e58/image/i4184b2cf28717177/version/1528021845/image.jpg)

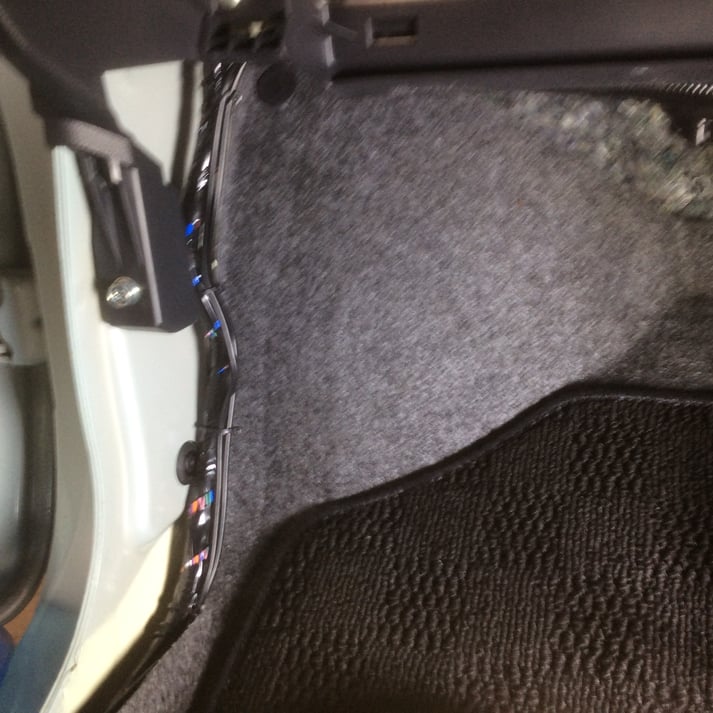

助手席側サイドピラーにひいた配線の様子。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=713x10000:format=jpg/path/s0c18fae4862e0e58/image/i564b643ff6ea353e/version/1528021491/image.jpg)
作業が終わったところから、内装まわりを復元していきます。
少し見えにくいですが、TVアンテナも貼り付け済みです。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=713x10000:format=jpg/path/s0c18fae4862e0e58/image/i57fd38870f4a8550/version/1528021519/image.jpg)
フロントガラス周辺の配線作業が終わりましたので、
バックカメラの配線をひいていくことにします。
この製品は、カメラ部とメイン配線部が切り離せるようになっているため、
メイン配線部を先に、後ろ側からひいて、助手席側までもってきます。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=713x10000:format=jpg/path/s0c18fae4862e0e58/image/i70cd4cf3464bb353/version/1528021578/image.jpg)
先に、カメラ配線をカーナビ裏側までもっていき、
純正ハーネスにあわせていきます。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=713x10000:format=jpg/path/s0c18fae4862e0e58/image/i7ca07f92b57b6072/version/1528021546/image.jpg)
必要配線等をすべて引き出しておいておきます。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=713x10000:format=jpg/path/s0c18fae4862e0e58/image/ic4b2c5028fbc812a/version/1528021623/image.jpg)
さて、バックカメラの本体設置に取り掛かります。
メイン配線部を後方までひいておきます。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=713x10000:format=jpg/path/s0c18fae4862e0e58/image/i3e30150ca3a46073/version/1528021604/image.jpg)
取付けるバックカメラを用意します。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=713x10000:format=jpg/path/s0c18fae4862e0e58/image/iadfdfd69b02c9066/version/1528021646/image.jpg)

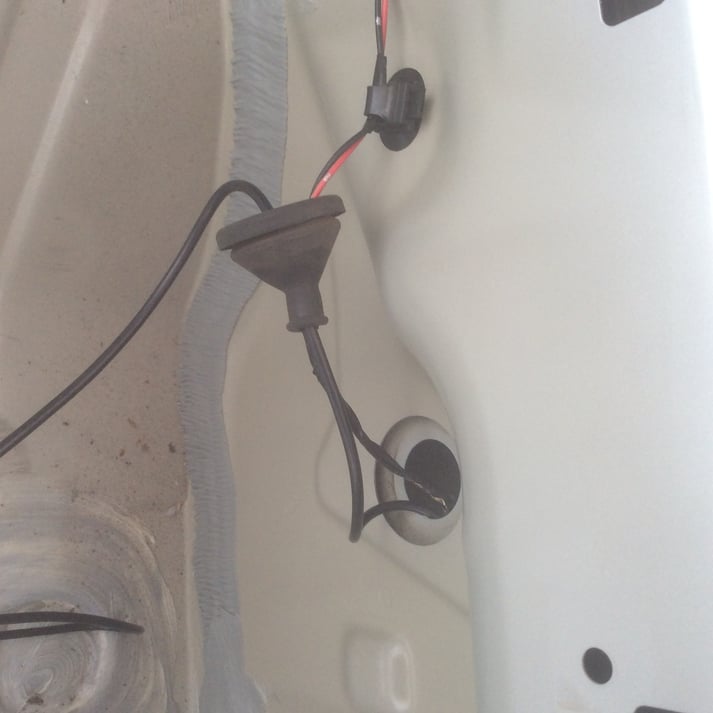

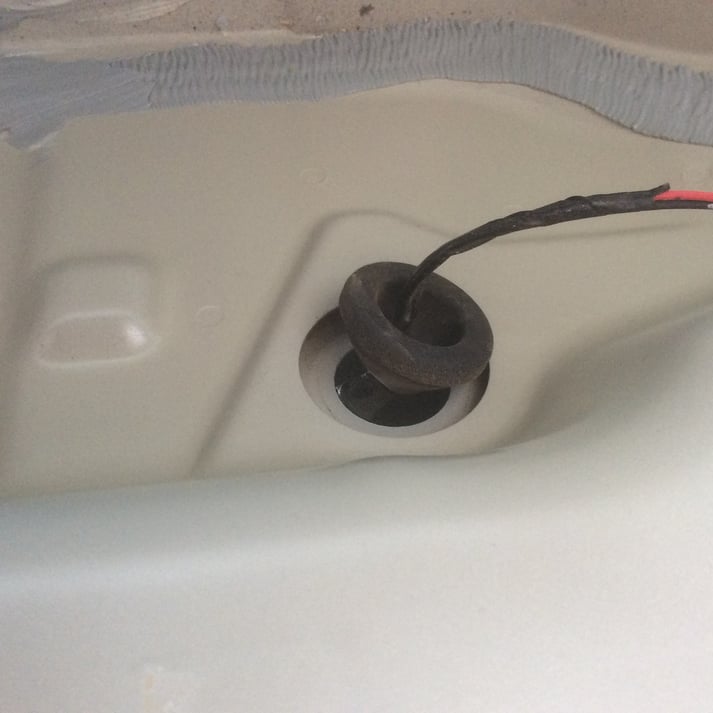

バックカメラ配線をどのようにして、外側に引き出そうかなと考えていたところ、
ちょうどいい具合にグロメットがありました。
ナンバー灯の配線のグロメットのようです。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=713x10000:format=jpg/path/s0c18fae4862e0e58/image/iffb74e21c529bafc/version/1528021663/image.jpg)
このグロメットの間に配線をいれていけば、
きれいに外に引き出すことができます。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=713x10000:format=jpg/path/s0c18fae4862e0e58/image/i784d141fdc2068db/version/1528021805/image.jpg)
バックカメラ本体の固定の様子。
あまり、左端に設置する訳にもいきませんので、
ここら辺がちょうどいいようです。
うまくバンパー内に収めることができました。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=713x10000:format=jpg/path/s0c18fae4862e0e58/image/i1b679e2cfcf86fde/version/1528021727/image.jpg)

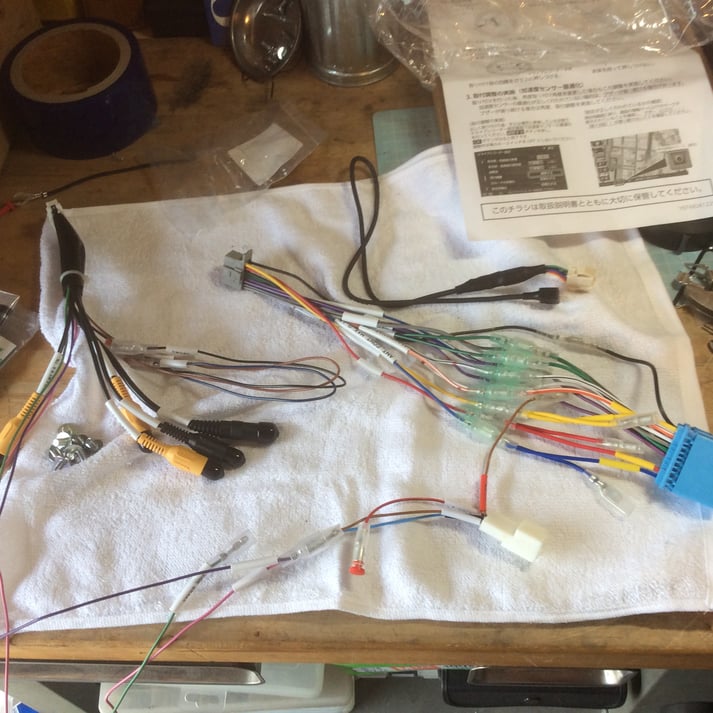

カーナビのメイン配線の作業の様子。
専用ハーネスに付属のハーネスカプラーを接続していき、
バックカメラと、ドライブレコーダーの各種電源も取り出ししていきます。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=713x10000:format=jpg/path/s0c18fae4862e0e58/image/i5c03a803b7e81343/version/1528021682/image.jpg)
いよいよ純正パネルの設置です。
今回は加工なく、組み付けることができますでしょうか。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=713x10000:format=jpg/path/s0c18fae4862e0e58/image/i3617ce14a36c70c6/version/1528021704/image.jpg)
ハザードスイッチを取り外してから、
新しいパネルに組み付けます。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=713x10000:format=jpg/path/s0c18fae4862e0e58/image/if9cc21b6a90ca170/version/1528021745/image.jpg)
無事、パネルが組み付けることができました。
ここまできたら、あともう少しです。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=713x10000:format=jpg/path/s0c18fae4862e0e58/image/ie32a4d240208ceb4/version/1528021764/image.jpg)
先に必要なハーネス等を引き出しておいたので、
カーナビ本体の裏側に、それぞれのカプラー等を差し込んでいくのですが、
あれ、USBの差し込み口がないではありませんか!
「げ!、間違った製品を、お客様に指定してしまったのか」 と、
うろたえながら、よくみてみると、

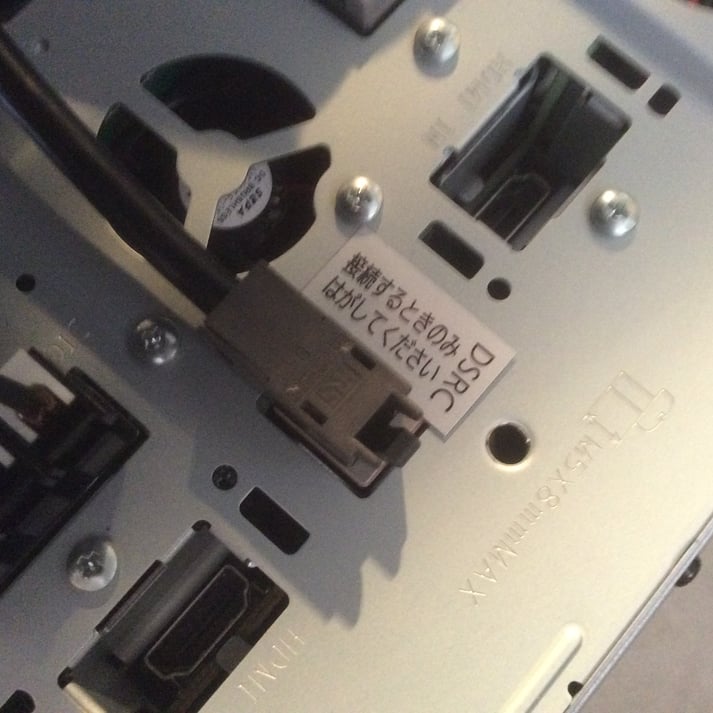

「接続するときのみ はがしてください ipod 」のラベルが…、
![](https://image.jimcdn.com/app/cms/image/transf/dimension=713x10000:format=jpg/path/s0c18fae4862e0e58/image/idda0a64091ec450b/version/1528021784/image.jpg)
ラベルをペロッとめくってみると、そこには差込口が。
最近の製品は実に親切に作られているようです。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=713x10000:format=jpg/path/s0c18fae4862e0e58/image/i3ea8be3565a39367/version/1528021826/image.jpg)

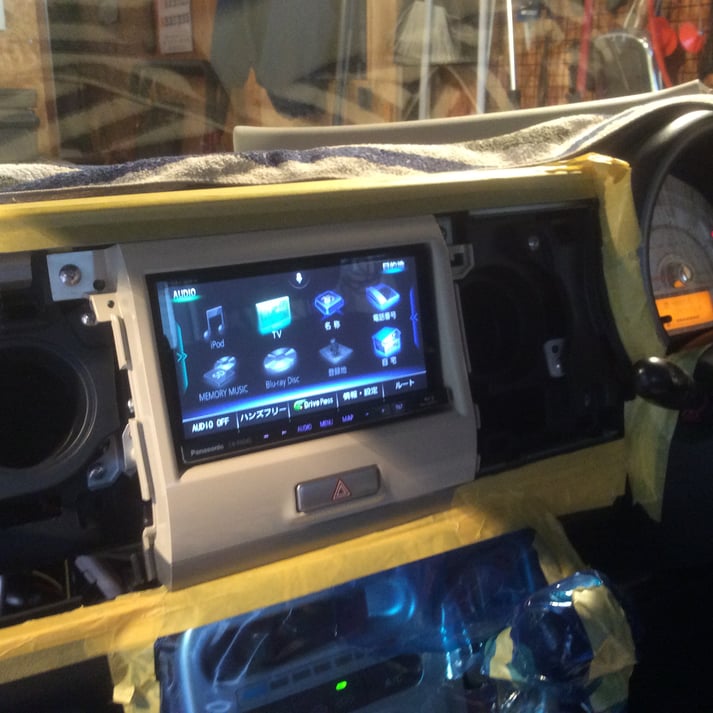

無事、USBケーブルも接続できたことですし、
ここらで作動試験を行なうことにします。
確認の結果、一通りの設定作業と作動確認を終えることが出来ました。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=713x10000:format=jpg/path/s0c18fae4862e0e58/image/icb4ea379b0729800/version/1528021863/image.jpg)

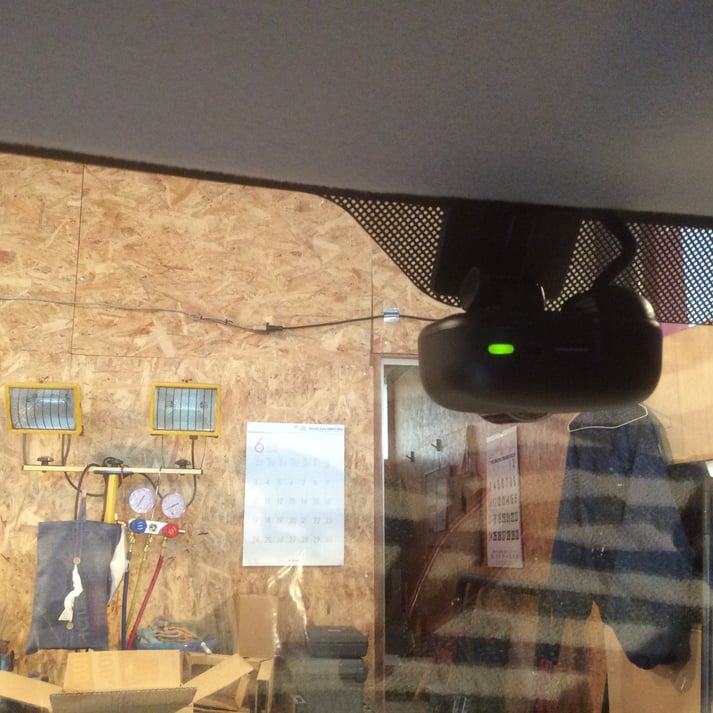

ドライブレコーダーの設置の様子。
ドライブレコーダーの設定も出来ています。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=713x10000:format=jpg/path/s0c18fae4862e0e58/image/i34e6eaa2da909ff3/version/1528021883/image.jpg)

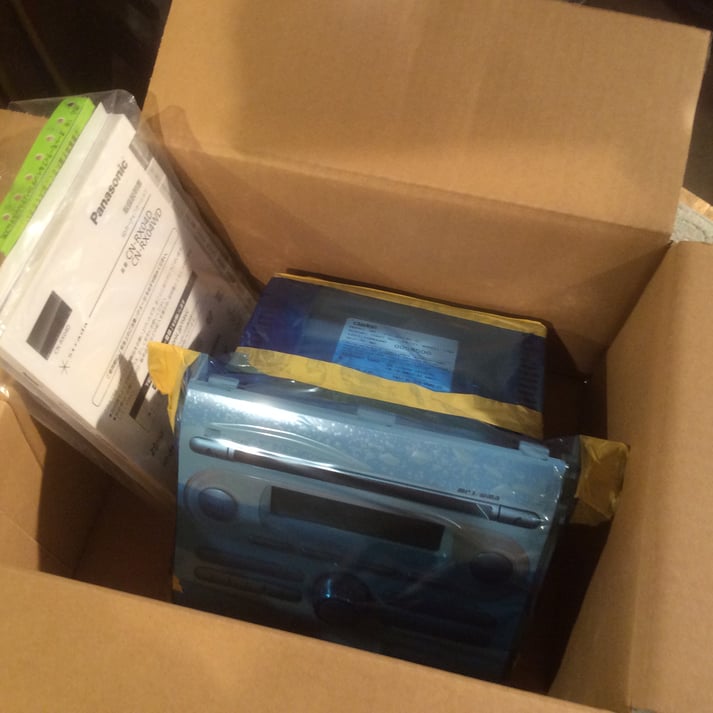

純正のオーディオを梱包し、お客様へ返却です。
あわせてカーナビの取り扱い説明書や保証書もまとめて起きます。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=713x10000:format=jpg/path/s0c18fae4862e0e58/image/if055d174021916c3/version/1528077467/image.jpg)
納車準備にて、内装パネルのふき取りと車内清掃、外装の洗車を終え、
いつものように、当店のお花部長の完了の承諾を頂き、作業の完了です。
