平成18式 スズキジムニー(JB23W)にフォグランプの交換取付にて入庫です。
こちらのジムニーも、当店ではおなじみの自動車で、以前にもフォグランプ修理したものだったのですが、
最近、調子がよくないようで、新しい製品に交換することになりました。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/ifbf7aa94d0c118f2/version/1528350626/image.jpg)
ジムニーも人気車種ですね。
この自動車もぴかぴかに手入れされています。
ところで、お客様から伺った話ですが、どうやら来月にも、次のモデルがリリースされるようですね。
すでに画像等も出回っているよううで、見てみたところ、昔の型をベースにしているようです。
個人的には、このJB23Wがジムニーらしくありながら、もっとも洗練されているモデルに感じるのですが。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=713x10000:format=jpg/path/s0c18fae4862e0e58/image/ic317f7fdbd842e74/version/1528350651/image.jpg)
交換取付するフォグランプはハロゲンバルブで、スズキ純正の新品フォグランプ、イカリング付きです。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=713x10000:format=jpg/path/s0c18fae4862e0e58/image/i169bb8bdc10d9234/version/1528350795/image.jpg)
純正のカプラーを交換しなければなりませんので、当店から防水カプラーを用意します。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=713x10000:format=jpg/path/s0c18fae4862e0e58/image/ia3419b1a6aeb71a0/version/1528350682/image.jpg)
さっそく取付の開始です。
まずは、バンパーを取り外していきます。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=713x10000:format=jpg/path/s0c18fae4862e0e58/image/i18bbcf6ef1eaa60d/version/1528350741/image.jpg)
取り外したバンパーはラックの上に載せまして、
フォグランプを取り外していきます。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=713x10000:format=jpg/path/s0c18fae4862e0e58/image/i46cbd0341ab0a5d4/version/1528350711/image.jpg)
現在、装着されているフォグランプの様子。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=713x10000:format=jpg/path/s0c18fae4862e0e58/image/ia7be36b39f748d37/version/1528350822/image.jpg)
フォグランプの配線を、新しいカプラーにハンダにて結線していきます。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=713x10000:format=jpg/path/s0c18fae4862e0e58/image/iba73fc4260c7fcf8/version/1528350857/image.jpg)
つなぎ目には、伸縮チューブで収めます。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=713x10000:format=jpg/path/s0c18fae4862e0e58/image/i05e317ea234020d5/version/1528350880/image.jpg)
ひととおり配線をまとめあげたら、コルゲートチューブをかぶせて、完成です。
ハーネスも純正っぽくなりましたでしょうか。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=713x10000:format=jpg/path/s0c18fae4862e0e58/image/i83724e192ddc08b9/version/1528350901/image.jpg)
バンパーに装着していきます。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=713x10000:format=jpg/path/s0c18fae4862e0e58/image/if0d6fd207c508cca/version/1528350931/image.jpg)
さて、バンパー周りが完了しましたので、今度は車両側の配線の作業にとりかかることにします。
配線は電装品の要なので、がっちり作業しなければなりません。

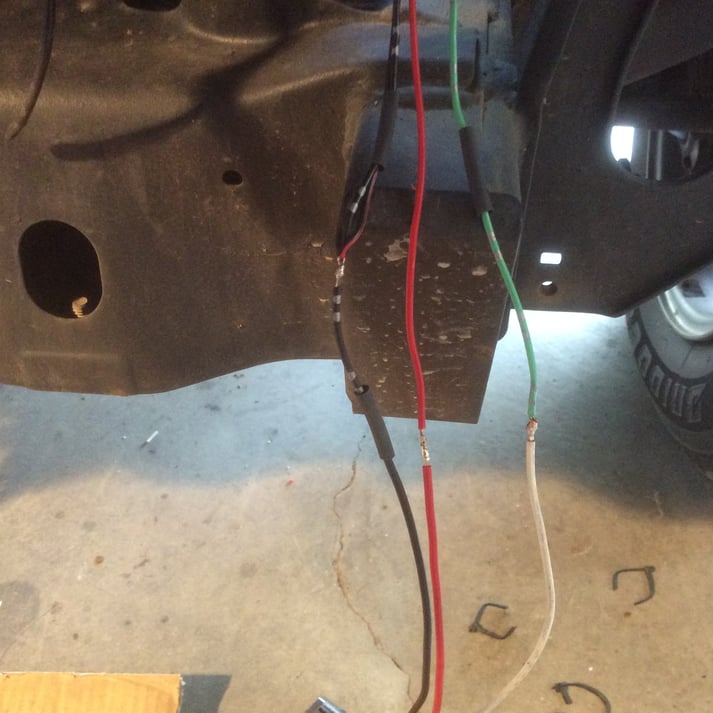

先のカプラーを車両側配線にハンダにて結線、伸縮チューブで仕上げます。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=713x10000:format=jpg/path/s0c18fae4862e0e58/image/i75f686527f2c133d/version/1528350954/image.jpg)
車両側配線カプラーの様子。
あとは、これに接続してから作動試験です。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=713x10000:format=jpg/path/s0c18fae4862e0e58/image/icb5342ebe16a7d6d/version/1528350979/image.jpg)

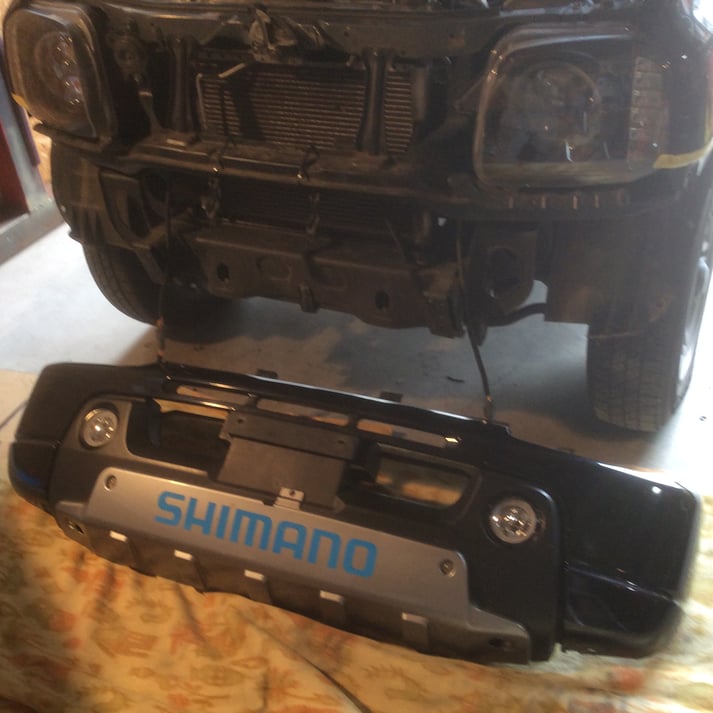

バンパーを車両の手前に置きまして、配線カプラーをつなげておきます。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=713x10000:format=jpg/path/s0c18fae4862e0e58/image/i196adcf7ea2b3c6d/version/1528351006/image.jpg)

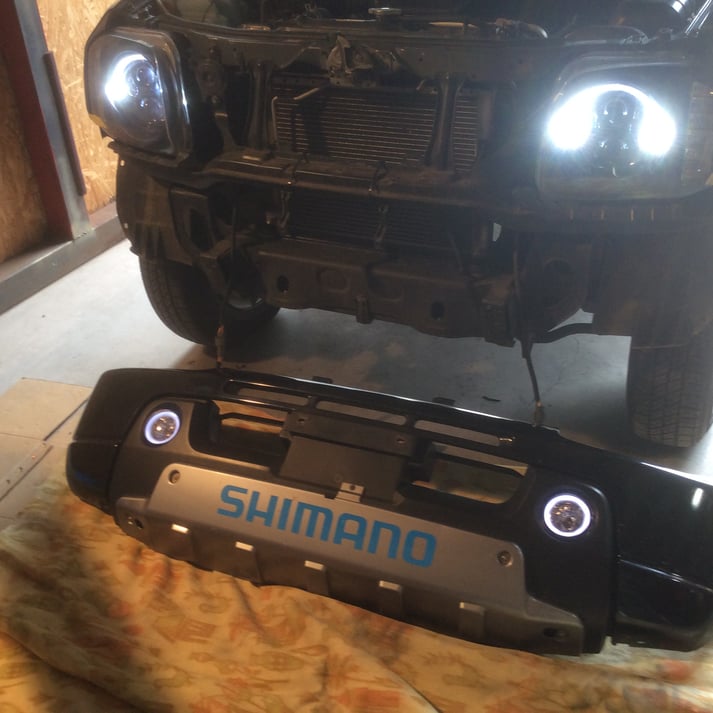

スモール点灯にて、フォグランプ内のイカリングが点灯します。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=713x10000:format=jpg/path/s0c18fae4862e0e58/image/i26bfa79fbeb6c810/version/1528351026/image.jpg)
別に設置されている、フォグランプスイッチをオンにすると、ハロゲンバルブも点灯します。
どうやら、無事作動が確認できました。
ところで、イカリングも一緒に同時点灯しているのですが、ちょっと分かりにくいですね。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=713x10000:format=jpg/path/s0c18fae4862e0e58/image/ic6d60875b36bddd8/version/1528351056/image.jpg)

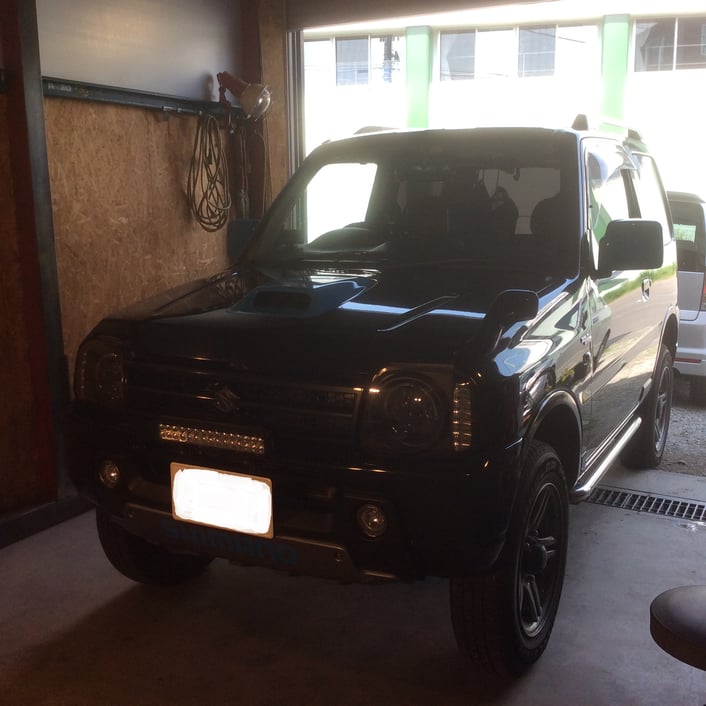

バンパーも復元してから、もう一度作動試験の最終確認です。
まずは、スモール点灯の状態。
なにやら自動車も喜んでくれているようですね。
フォグランプが直ったから、喜んでくれているのでしょうか。
自動車にも、喜んでもらって、よかったです。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=713x10000:format=jpg/path/s0c18fae4862e0e58/image/i3eb13692b8746900/version/1528351078/image.jpg)
フォグランプスイッチ、オンにてバルブ点灯です。
正常に作動しています。
これなら、大丈夫ですね。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=713x10000:format=jpg/path/s0c18fae4862e0e58/image/if35ad27c2c24a07c/version/1528351102/image.jpg)
作業が完了しましたので、いつものように内装周りの美装と、外装の洗車を行ないます。
きょうはとても天気がよく、気温も高く、気持ちの良い1日になりました。
冬には、雪が積もる札幌でも、夏にはこんな日が続きます。
今年は北海道も暑い夏なってくれたらいいですね。
当店のお花部長も、気持ちよさそうにしていまして、
快く、完成の承認を出してくれたので、
すべての作業が完了です。
