2011年式 BMW X1 (E84) のバックカメラが作動しないとのことで、点検交換取付にて入庫です。
バックカメラはリアゲートのトランクオープナーと一体型のもので、
モニターは純正マルチモニター。
バックカメラは、純正のようにみえるのですが、社外製品のようです。
純正ではなく社外製品なら、カメラ本体の不具合の可能性は高いながらも、
他に点検すべきところがあります。
それは、インターフェースと呼ばれる部品のことで、
輸入車のTVチューナーやバックカメラといった社外製品を、
純正マルチモニターに表示させる場合に使用する部品の名称です。
そして、点検項目としては、バックカメラの不具合か、インターフェースなのかの
問題点の切り分けを行なう必要があります。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i200a816304631ff9/version/1537058931/image.jpg)
BMW X1は Xシリーズのなかでも一番小柄でありながら、威風堂々とした風格を保っていますね。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i545207c8ee1492eb/version/1537058990/image.jpg)
それでは、さっそく点検の開始です。
シフトレバーをリバースにいれても、ミニターにはなんの表示もされていません。
カメラからの入力がないのか、インターフェースで入力が止まっているのか、
現時点では分かりません。
手始めに、バックカメラを指でつかんで、軽く動かしてみると、わずかにモニター表示に
明暗のコントラストが現れました。
どうやら、カメラからの映像信号の入力はありそうですではありますが、
決めつけて診断しては、誤診してしまうこともあるので、さらに先に進みます。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/if55bdabad7ec9f3a/version/1537059011/image.jpg)

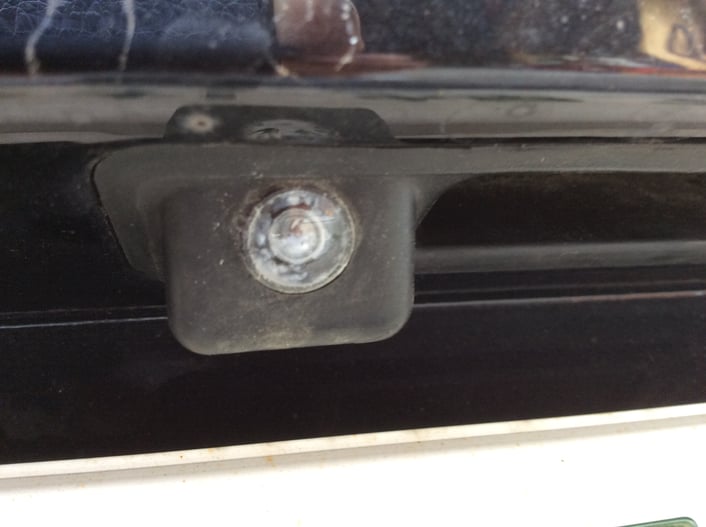

カメラのレンズ部分は水の混入からでしょうか、白く曇ってしまっています。
この時点で、カメラを交換する必要があり、また、ほぼほぼカメラの可能性がありますが、
万一、インターフェースだった場合、部品自体が高額なため、
さらに慎重に点検することにします。
インターフェースの装着場所を探し出し、そこから点検用のバックカメラを接続し、
モニターに表示するかどうかという確認方法です。
きわめてアナログ的な点検方ですが、これしか確実な方法はありません。
結果、バックカメラの故障と判明、カメラの手配を行なうこととします。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=713x10000:format=jpg/path/s0c18fae4862e0e58/image/if7872e1132173f50/version/1538213873/image.jpg)
当店にて用意したバックカメラは、マックスエンタープライズ社製品で、
輸入車での部品としては定評のあるところです。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=713x10000:format=jpg/path/s0c18fae4862e0e58/image/ifd73c2a31c4cfd1c/version/1538213894/image.jpg)

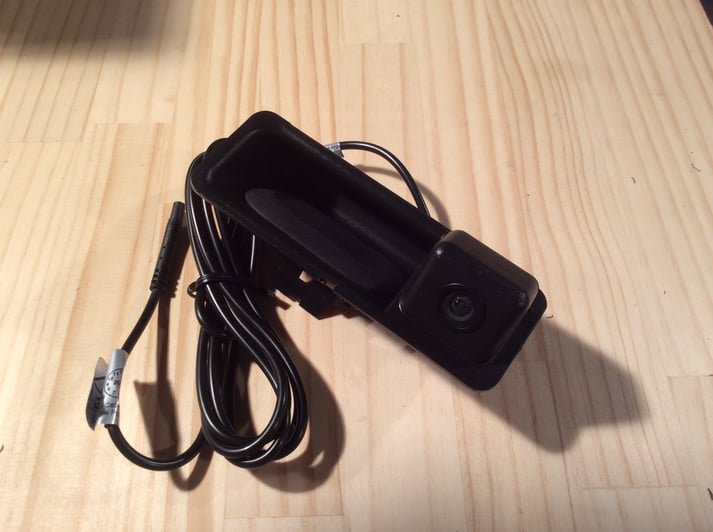

バックカメラ本体の様子。
ドアキャッチ(トランクオープナースイッチ付き)一体型のカメラで、純正風です。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=713x10000:format=jpg/path/s0c18fae4862e0e58/image/ifc45a137a624d73e/version/1538213917/image.jpg)
リアゲートパネルを取り外し、下側からみた様子。
分かりにくいですが、この奥にカメラが装着、取り外して生きます。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=713x10000:format=jpg/path/s0c18fae4862e0e58/image/i43a2ed03dc94c6af/version/1538213937/image.jpg)
取り外したバックカメラには、オープナースイッチが付いているので、
取り外し、新しいカメラに取付直します。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=713x10000:format=jpg/path/s0c18fae4862e0e58/image/ia4587de24db7e144/version/1538213960/image.jpg)
カメラを設置した後は、配線を引き込んで生きます。
ドアヒンジ部分にある、ゴムジャバラの中に、配線を通していき、
車両前方へもって行きます。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=713x10000:format=jpg/path/s0c18fae4862e0e58/image/ia6666789b17783f3/version/1538213982/image.jpg)
純正モニターの取り外しの様子。
この裏側に、インターフェースがありました。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=713x10000:format=jpg/path/s0c18fae4862e0e58/image/ib0b3e1c4763cb277/version/1538214003/image.jpg)
ここで信号線であるピンケーブルを差し替え、電源を取り直していきます。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=713x10000:format=jpg/path/s0c18fae4862e0e58/image/i57dcde7939c45e49/version/1538214023/image.jpg)
一通りの作業の後、作動確認をします。
無事、後方が表示されていますね、
これで安心して、部品を組み付けていけそうですが、
結構大掛かりな作業なので、全部もどすのに、
まだしばらくかかりそうですが、がんばらねばなりません。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=713x10000:format=jpg/path/s0c18fae4862e0e58/image/ifa0e411c9d03a715/version/1538214041/image.jpg)
バックカメラ装着の様子。
きれいに収まっていますね。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=713x10000:format=jpg/path/s0c18fae4862e0e58/image/i88113e95164f2a53/version/1538214062/image.jpg)
作業が完了の後、いついものように、
納車準備にて、美装と洗車を実施。
外はもうすっかり、暗くなっています。
本当に日が暮れるのが早くなりましたね。
このまま、12月の冬至まで、どんどん暗くなるのが早くなっていきますよ。
もう、そんな季節になったことを、実感しながらの作業です。
