現行モデルの日産キャラバン(VW6E26)にインバーターの取付にて入庫です。
先日作業を行った、エクストレイルとの同時作業で、仕様も同じものですが、
車種が違えば、配線の取り回しや、部品の取り外しが違うものです。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i7ace87bddcaffb2e/version/1545197216/image.jpg)
キャラバンといえば、もうおなじみの車名ですが、
最近、NV350という車名に変更になったんだとか。
それでも、ついついキャラバンといってしまいます。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i3674038b6f3437a9/version/1545197237/image.jpg)

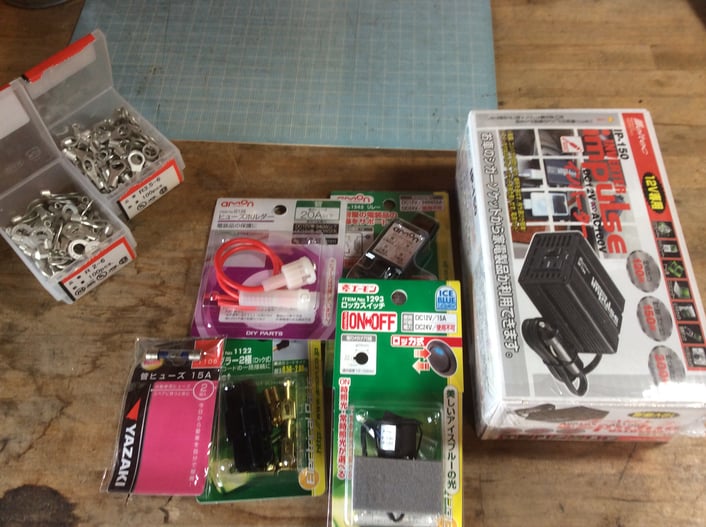

取付部材は、先のエクストレイルと同じものです。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i580f4609cf771ba0/version/1545197254/image.jpg)

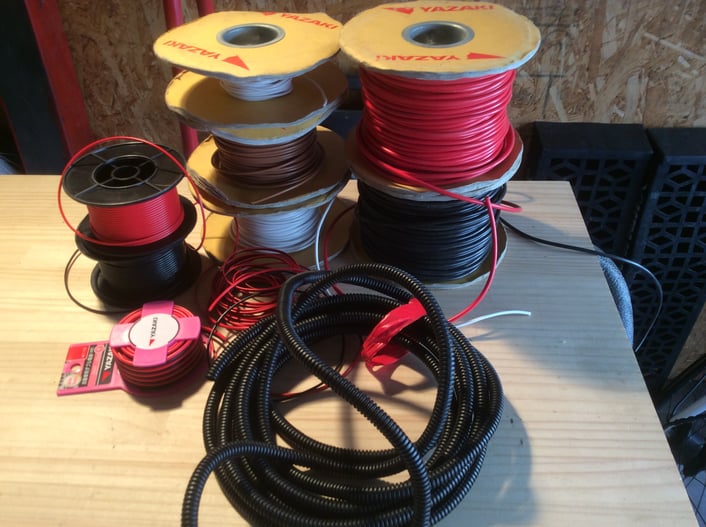

この手の取付には必須の名わき役、配線が各種とコルゲートチューブは、かかせません。
細かいところでいえば、各種サイズのギボシ端子や、圧着端子、カプラーや伸縮チューブ等があります。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i881a3304b669c977/version/1545197271/image.jpg)

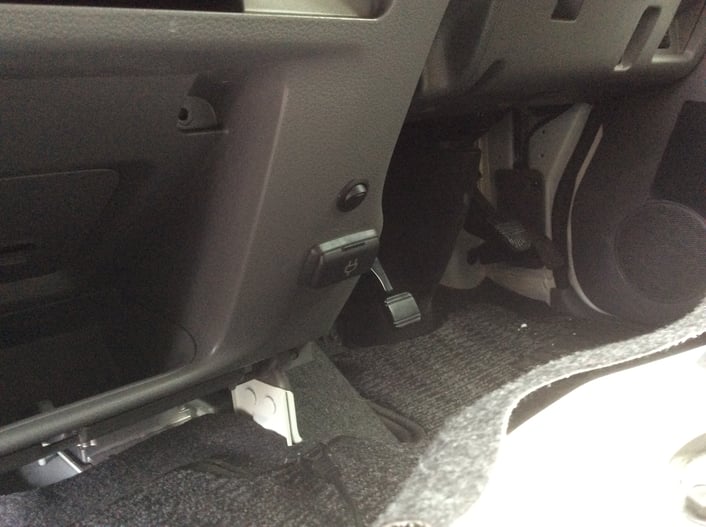

すでに装着済みの、純正インバーター差込口の写真です。
ここを流用し、別スイッチを取付していきますが、
なかなか作業のかってのわるいところです。
なんとかこのままの状態で作業を行いたいのですが…
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i5e6d6c87d774b758/version/1545197312/image.jpg)

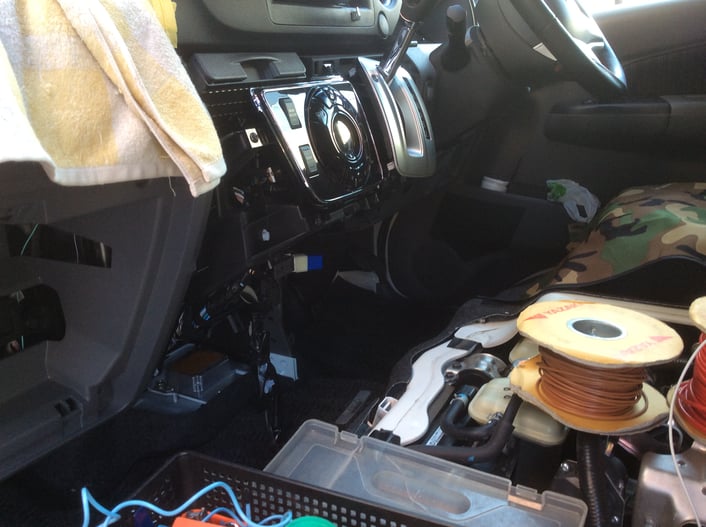

いろいろと部品を取り外していくうちに、センターパネルがころんと取外れてきました。
実際は、なかなか苦労しながらではありますが、そうとなれば話は早くなります。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/iaaecb6f7b196aca8/version/1545197344/image.jpg)

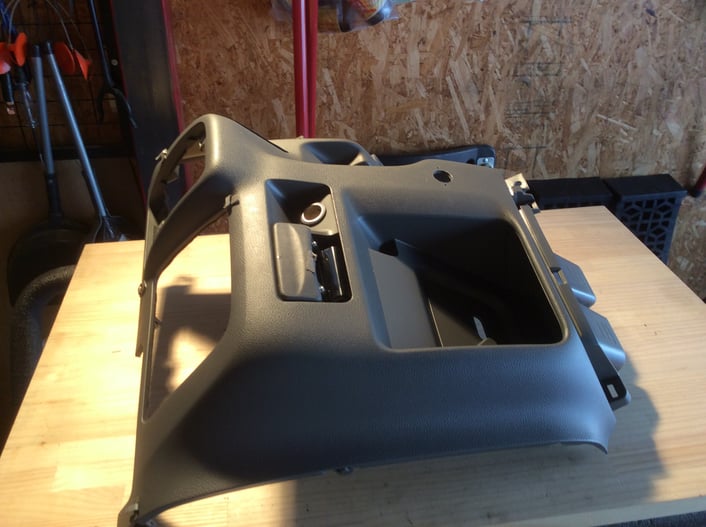

センターパネルの取り外した後の様子。
これだけのスペースがあると、気持ちよく配線の取り回しができますね。
最初はこんなに取り外すつもりはなかったのですが…
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i3b7527cd06438c13/version/1545197438/image.jpg)
バッテリー周辺の電源取り出し作業の様子。
ヒューズホルダー、リレー等の設置を行い、配線をあわせて新設していきます。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/ieda4e47d5ec0c989/version/1545197364/image.jpg)
配線は、純正ハーネスの収納カバーがあったので、その中に一緒に束ねることにします。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i4e4273583723f64e/version/1545197404/image.jpg)
そのまま、助手席ステップまわりまで、ケースに入れていき、途中で分岐し、
グローブボックス上部まで、配線を新設していきます。
ここら辺の作業は、前回のエクストレイルとはまた違った、大変さがありますね。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/ib84bc2357ac9ad76/version/1545197421/image.jpg)

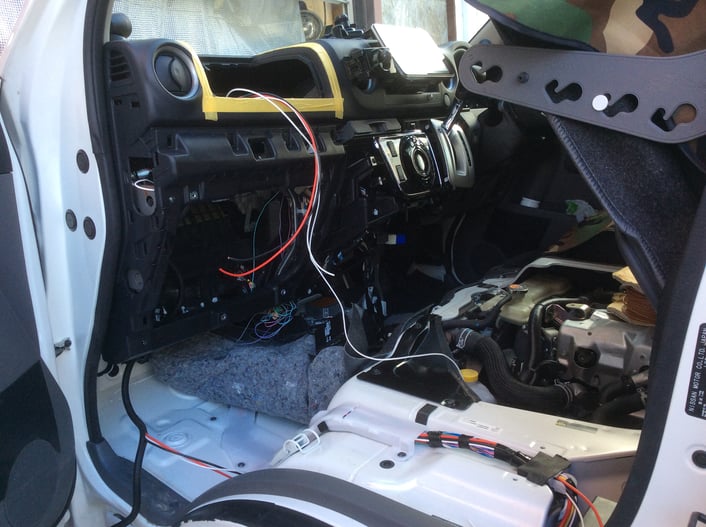

全体の、配線取り回しの様子。
可能な限り、純正にひけをとらないように配線を新設していきます。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/ifcf82ae70e5b2103/version/1545197291/image.jpg)
IG電源の取得先は、BCM(ボディコントロールモジュール)より取り出します。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i4feda2bd2598b6d0/version/1545197477/image.jpg)
車両側の配線のメドがついたので、ここらでインバーターの加工作業に入ります。
やりかたは、先のエクストレイルと同じになります。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i66359808d0263652/version/1545197502/image.jpg)
センターパネルにインバーターのメインスイッチの取り付けの様子。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/ib125735d2c1d9f4d/version/1545197522/image.jpg)
なかなかうまくスイッチを取付けることができましたね。
やはり、センターパネルを取り外して正解です。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/icfa686c2f13ca694/version/1545197540/image.jpg)
作業も終盤に近づいてきましたよ。
グローブボックスとセンターの間あたりに、インバーターを設置、
設置位置が決まりましたら、各配線をとりまわしていきます。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i8862d1c231525069/version/1545197559/image.jpg)
バッテリー周辺の様子。
きれいにまとめることが出来ました。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i725045d2eb48ebda/version/1545197582/image.jpg)

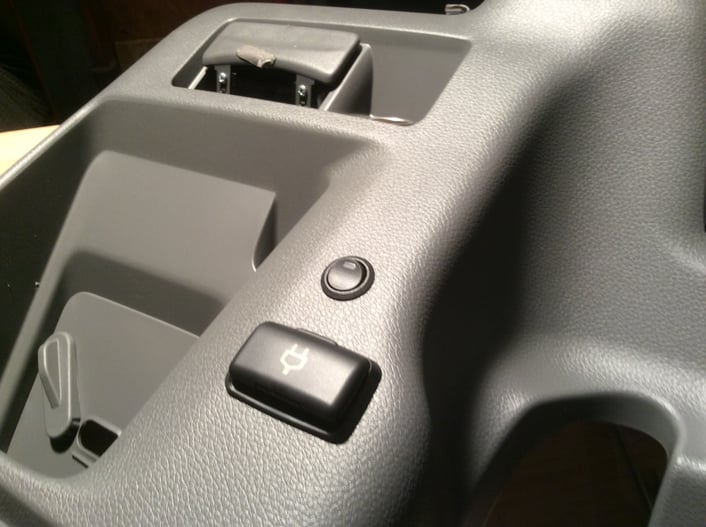

センターコンソールをもとに戻した様子。
メインスイッチは、差込口の上部とします。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i2fcfdb00fc45547d/version/1545197603/image.jpg)

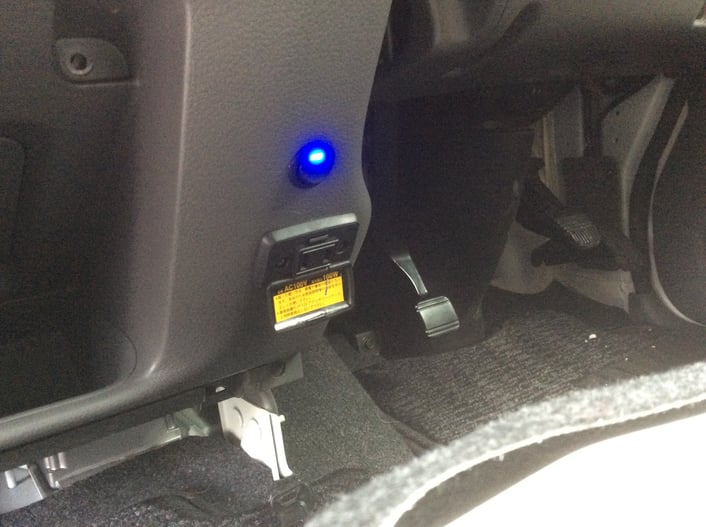

エンジン始動にて、メインスイッチをONにすることで、
インジケーターランプが点灯し、インバーターが起動していることを知らせています。
これなら、一目で作動状況が確認できますね。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/ice22f89ee929ff14/version/1545197623/image.jpg)

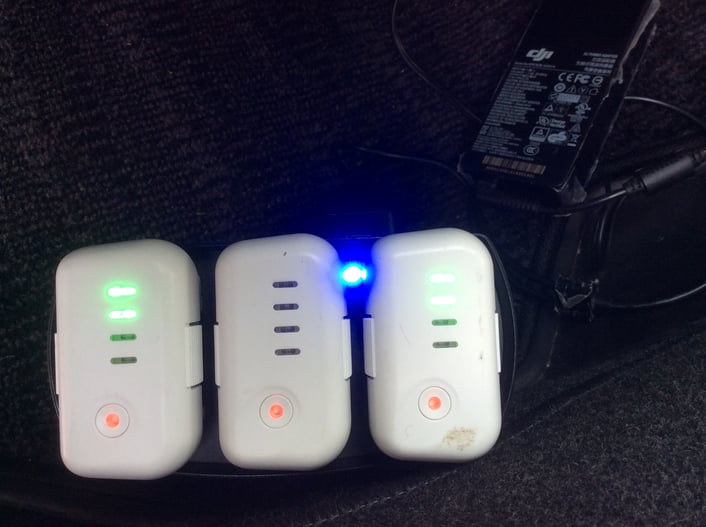

作動試験にて、充電池を3個セットし、充電してみます。
無事、3個とも充電を開始しました。
様子を見ながら、他の部品を組み付けをしていきます。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i75efcb9733f943a9/version/1545197646/image.jpg)
組み付け作業完了後、最終試験として、
充電池が満充電になるまで、インバーターを起動させておきます。
無事、確認がとれましたので、すべての作業が完了です。
