現行モデルのトヨタハリアー(ZSU65)にカーナビとバックカメラの取付にて入庫です。
現在、装着されているカーナビを取り外し、ETCの設置位置の移設も、あわせて承りまったものです。
今回は、お客様から純正仕様にしてほしいとの、ご希望を頂き、
各パーツを用意し、純正仕様に仕上げた作業となりました。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/ie3fef39128c42ef3/version/1548573766/image.jpg)

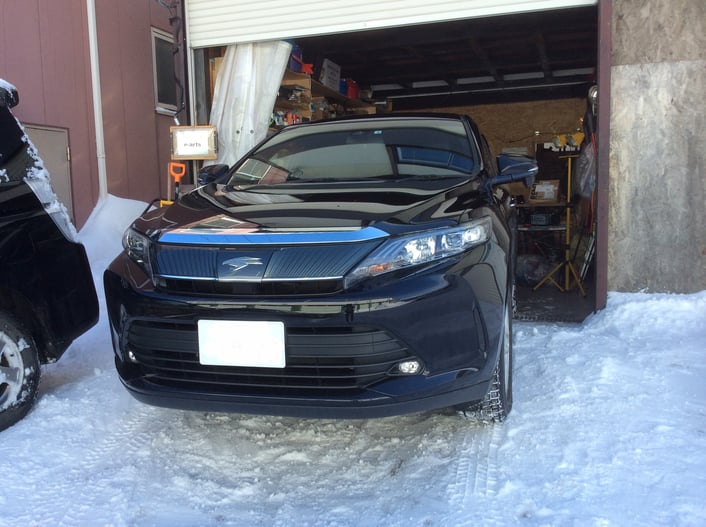

とてもシンプルで、丸みを帯びたボディが印象的な自動車です。
ボディカラーも、黒くてピカピカです。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i2058c7a16be1db92/version/1547970509/image.jpg)
今回、取付するカーナビは、パナソニック社製の、CNーRX04WD。
お客様にて、ご用意いただいたものです。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i0466ec51189c546d/version/1547970474/image.jpg)
パナソニック純正のオプションとして、USBの接続コードで、CA-LUB200D。
こちらも、ご用意頂いたもの。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/iaa4feea6339271dd/version/1547970426/image.jpg)
バックカメラは、オートバックスのPBブランド製品で、AQ-BC1。
あわせて、ご用意頂いたものです。
ところで、バックカメラ本体には、すでに専用の取付ステーが装着されています。
(左右に広がっているもの)
このステーは、ハリアー専用で、純正位置へ設置する際に必要なパーツですが、
今回は、多少の加工が必要がったために、先に装着したものです。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i9fad942e8b3ffa42/version/1548575290/image.jpg)

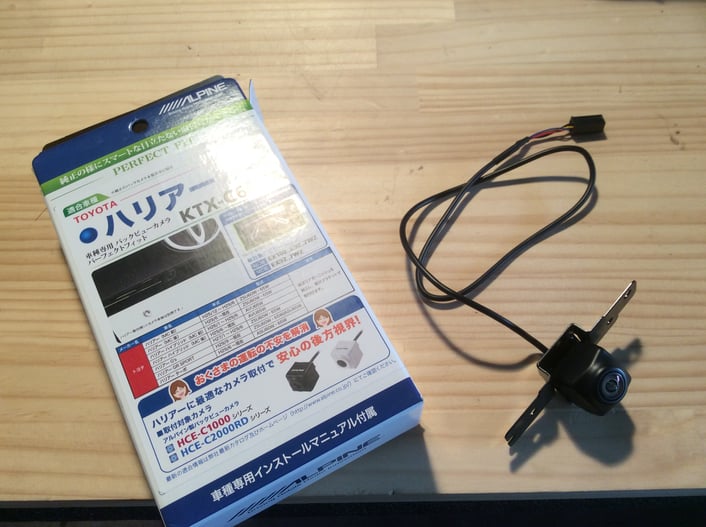

こちらが、純正取付位置へ設置するために必要な取付キットで、ハリアー専用タイプ。
アルパイン社製品です。
こちらは、当店にて用意したもの。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/ia46ee97071589a56/version/1547970492/image.jpg)
ETCの移設に伴い、純正取付位置への変更のご希望を頂いたため、
トヨタ車専用のETC設置ステーを用意したもの。
ヤック社製品です。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/ia7263aecaf017f6f/version/1548574190/image.jpg)
ETCの純正取付位置は、ブローブボックス内、上部にありました。
これから、ここに設置していきます。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/id33ef6b91271b2a9/version/1547970448/image.jpg)
さて、バックカメラの取付に伴い、先に、専用ステーを装着した際の画像です。
おそらく、アルパイン専用のステーのため、
それ以外の製品では、そのまま装着ができるのか確認したところ、
やはり、そのままではつけられず、多少の加工が必要でした。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/iab7efc250c0afedd/version/1548573837/image.jpg)
それでは、取付の開始です。
まずは、セオリーどおりに、バックカメラから取付を始めることにします。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/id340ff737459ad6e/version/1548573862/image.jpg)

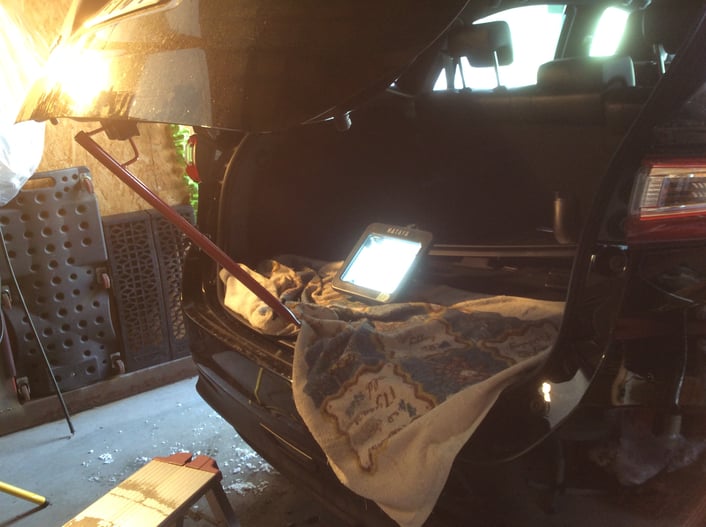

リアゲートのパネルの取り外しの様子。
このような作業の場合、リアゲートを中間の位置に固定して作業をしたい場合がありますが、
そのような時は、写真の中央、赤いフックのような棒状のゲート固定用の道具がありますので、
それを使用しての作業です。
これは、かなり便利なものです。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/icd56dc5db760929d/version/1548573890/image.jpg)

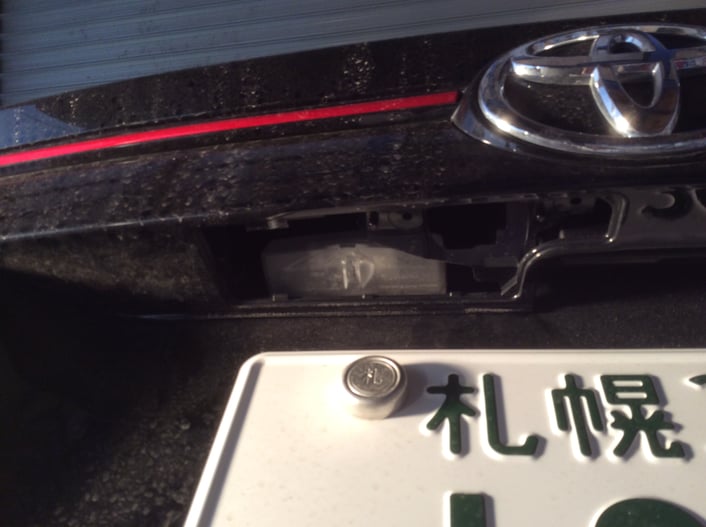

リアゲート外側、バックカメラの設置場所の様子。
ガーニッシュを取り外さないで、パネルの一部分が取り外せるようになっていました。
これは、楽チンです。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/ic283e7961ec83db6/version/1548573926/image.jpg)

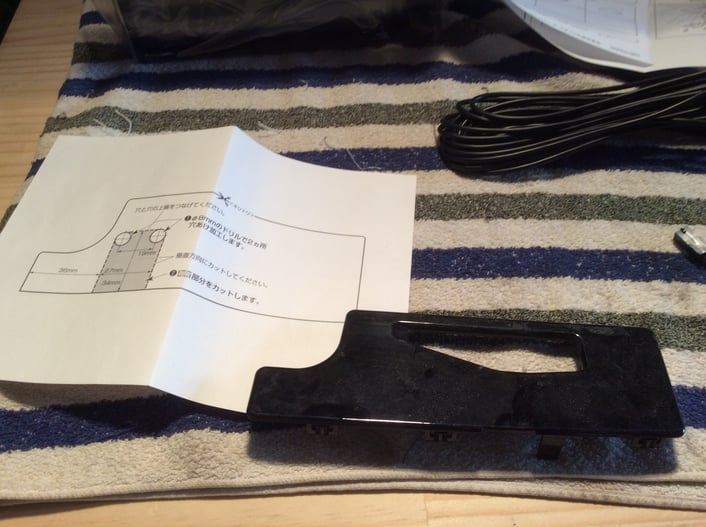

取り外した、バックカメラ取付面のパネル。
付属の型紙を使用して、設置面を切り落としていきます。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/ied1560b777e13237/version/1548573961/image.jpg)
パネルの穴あけ加工の様子。
細かいところは、ヤスリで、均等に削り落としていきます。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/id9d5a7105dbbc7a5/version/1548574004/image.jpg)
バックカメラの設置のほうは、メドがつきましたので、
カメラの配線を室内へ引き込むことにします。
写真は、リアゲートからゴムジャバラ内を通して、室内側へ引き込んでいる様子。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/ibc2d0c679978bb64/version/1548574032/image.jpg)
リアゲート側の作業の様子。
純正ハーネスに合わせて、バックカメラの配線を固定していきます。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/if9d311dc90eedb53/version/1548574105/image.jpg)
さて、後方まわりの作業も一段落したので、
カーナビの取付作業にはいることにします。
まずは、現在装着されている、カーナビの取り外しから始めます。

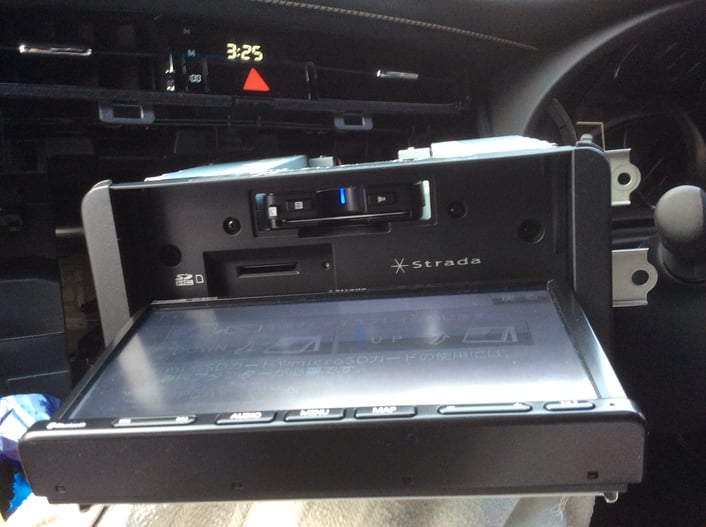

ところで、このカーナビ本体の中に、ETCが入っています。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i64cc63965c0eeca3/version/1548574129/image.jpg)
このように、本体上部にくぼみがあり、ETCの設置面が確保されている製品です。
これは、珍しいですね。
このETCも取り外して、純正位置へ移設していきます。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/id7ddf6db4fbe5b76/version/1548574226/image.jpg)
おやおや、カーナビ本体を取り出していくと、
エレクトロタップがたくさんついていました。
これらは、全部取り外して、直接配線していくことにします。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i7b7e2b2106dfaff7/version/1548574261/image.jpg)
カーナビの信号線の修正後の様子。
だいぶ、すっきりしましたよね。
それでは、後方のステアリングリモコンの配線も修正していくことにします。
配線の接続は、すべて、ハンダにて結線しています。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i3468c70334b882e2/version/1548574299/image.jpg)
取り外したエレクトロタップの様子。
いままで、お疲れ様でした。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i6ab7a28bf6b12b18/version/1548574341/image.jpg)

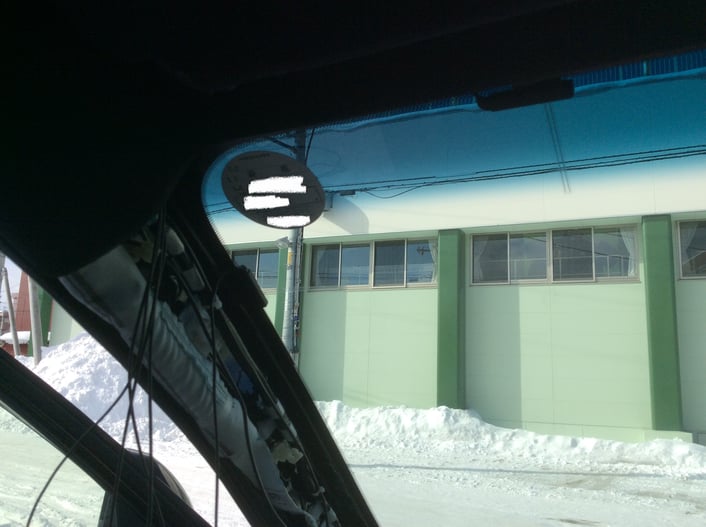

配線の修正したあとは、アンテナフイルムの貼付と、アンテナ線の設置をしていきます。
最近の自動車は、サイドピラー内にも、エアバックの風船が設置されているので、
干渉しないように、配線をひいていかなければなりません。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/ibb955c2a2bd992d2/version/1548574373/image.jpg)

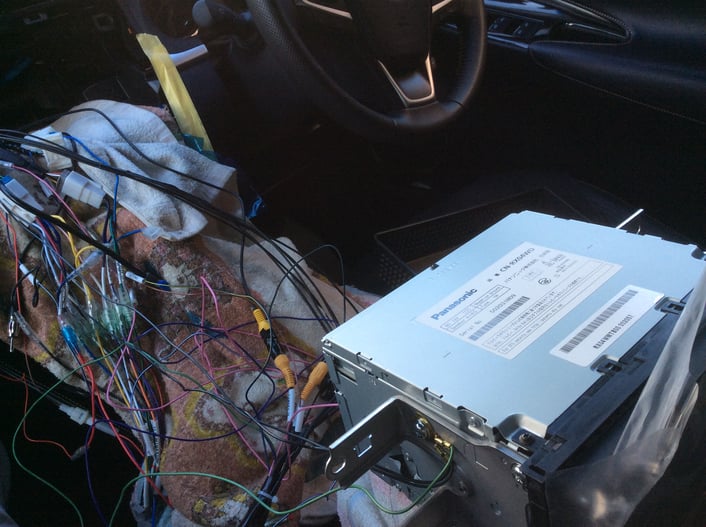

カーナビ配線の接続の様子。
完成まで、あともう少しです。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i245c6d51465c44b1/version/1548574397/image.jpg)
カーナビ本体の仮付けにて、作動試験を実施、
無事、すべての項目が確認できましたので、
安心して、復元作業にはいることができます。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i8c5e3b27702697fc/version/1548574423/image.jpg)
バックカメラの設置の様子。
さすが、純正仕様です、きれいにおさまっていますね。
ポイントは、カメラ本体がななめにかくれて固定されていることです。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/ie45352b6abfade38/version/1548574444/image.jpg)
ETCの設置の様子。
こちらも、さすが純正の取付位置のため、
きれいにおさまっていますね。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/ia89f26795cd44867/version/1548574469/image.jpg)
内装パネルを組み付け後、
再度、作動の確認をします。
TVの作動確認時、マツコの知らない世界が放送されていました。
あまり、TVは見ないのですが、この番組は面白いですよね。
マニアックな人達がたくさん出てきて、ディープな世界を教えてくれます。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i9d5aa8aa101604f0/version/1548574496/image.jpg)
すべての作業が完了し、外を眺めてみますと、お日様が沈みかけていました。
それにしても、日が長くなりましたよね。
時刻は16:00少しまわったところですが、
こんなに空が明るいなんて、
うれしくなってきますね。
これなら、がんばりがいがありますね。
