汎用のスイッチパネルの配線の加工にて入庫です。
具体的には、使用目的において、
そのままサブバッテリーへ接続し、使用することに不都合が生じるため、
使用方法に合わせた、配線の見直し作業となるものです。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i9cf64027208e7877/version/1565671975/image.jpg)
ネットショッピング等で販売されているスイッチパネルですが、
USB接続×2、シガー12V取り出しに電圧計、
他、それぞれ任意に接続して使用するスイッチが5個設置されたものです。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i9fdbde347be84b83/version/1565672017/image.jpg)
そのスイッチパネルの裏側の配線部を見てみますと、
なるほど、これでは、サブバッテリーに接続しても、
ちょっと、細かいところでの不都合が生じるものとおもわれます。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/ib6ebed422322565d/version/1565672045/image.jpg)

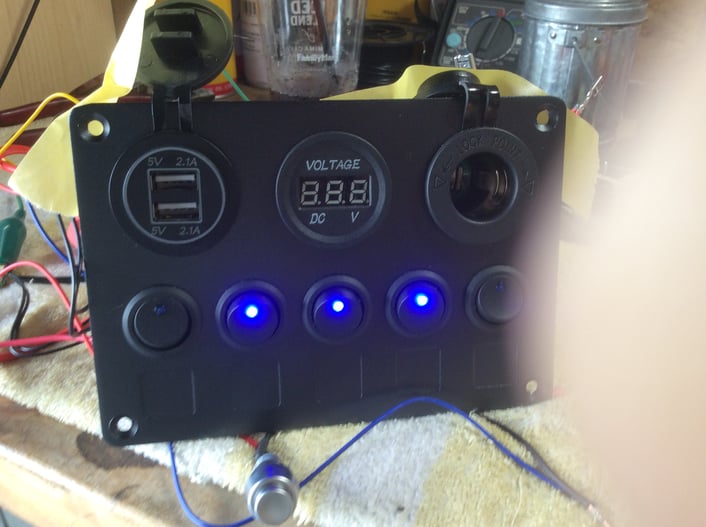

とりあえず、電源を入れた様子。
電源の取り入れ配線は、1つで、そこからそれぞれのヒューズを介して、すべてのスイッチやUSB、シガー、電圧計とつながっているため、電源をいれると、すべてが同導され、ONとなります。
サブバッテリーの仕様によっては、メインスイッチがあるので、
それと連動しているなら、スイッチパネルの電源も一緒になりますが、
今回、お客様のご依頼は、メインスイッチのない、サブバッテリー仕様のため、
常時、電圧計、USB、シガーの照明が点灯し、それぞれ接続している機器が作動したままになってしまうため、それぞれを切り離し、スイッチに連動するようにしたいとのオーダーにより、
配線をそれぞれ、独立し、各スイッチにわりあてるという作業内容になります。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i9830774dd6804472/version/1565672104/image.jpg)
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i0c097ba6f539a9e7/version/1565672073/image.jpg)
裏側の配線を切り離し、ちょっとシュミレーションしてみました。
通常では、5個のスイッチの電源側はつながっていますが、
それを切り離し、真ん中の3個だけに電源を供給するようにしています。
このスイッチは、別途、車両側のそれぞれの電装品に割り当てるためのものにします。
そして、左側のスイッチにUSBの電源に割り当て、
右側のスイッチにシガーを割り当てるようにして見ます。
また、下側に見えるシルバーのスイッチは、タイマーを組み込んで、
一回押すことで、電圧計が表示、決められた時間経過後に、消灯するようにします。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i5d02b4a1a579f236/version/1565672129/image.jpg)
それでは、さっそく配線加工の開始です。
その条件は先に説明したようになり、それに基づいて、
配線をつなぎなおしていく作業となりました。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/id2552e9dcaec9d76/version/1565672270/image.jpg)
一通り、配線の作業を終えたあとの様子。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i71896332048111e8/version/1565672156/image.jpg)

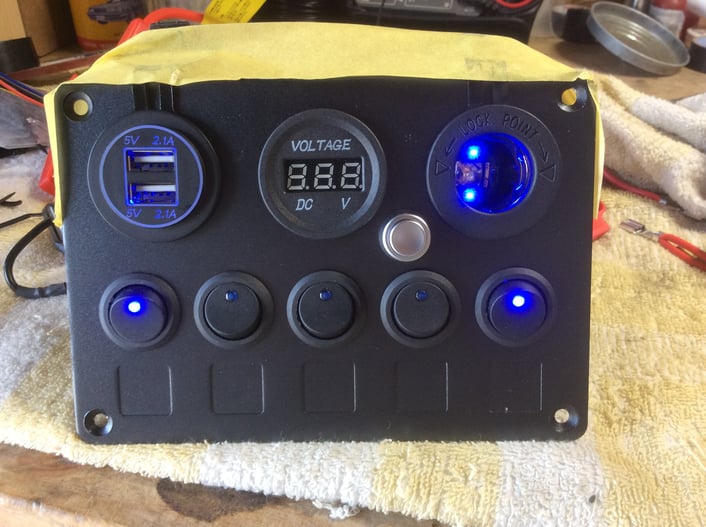

完成の様子。
まずは、右側のスイッチをONにすると、シガー部へ電源が供給されます。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/ib17b4af81451a0f8/version/1565672176/image.jpg)
左側のスイッチをONにすると、USB部へ電源を供給します。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i37b5ba35e34e8b0e/version/1565672222/image.jpg)
中央部分の3個のスイッチは、それぞれ、車両側の電装品へ接続し、
これらのスイッチで制御します。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/icb524a5d5dbfd2bf/version/1565672247/image.jpg)
シルバーのスイッチを、パネル内に穴あけ加工、埋め込んでいます。
このボタンを押すことで、電圧計が点灯、任意で設定した秒数間、点灯したあとに消灯します。
ここでは、60秒に設定しています。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/if29924d9262a1c3e/version/1565672378/image.jpg)
メインの配線を増設し、圧着端子を取り付けて完成です。
当店では、それぞれのオーダーに基づいて、スイッチパネルの作成をしていますが、
このように、汎用のスイッチパネルの配線加工等の作業も承っています。
それぞれの、作動条件等をお伝えいただければ、その配線加工が可能になります。
