平成16年式 トヨタカルディナ(ST246)に、LEDリフレクターの取付にて入庫です。
LEDリフレクターとは、反射板内に内蔵のLEDが点灯するものです。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i707abf750ef48db8/version/1571723596/image.jpg)

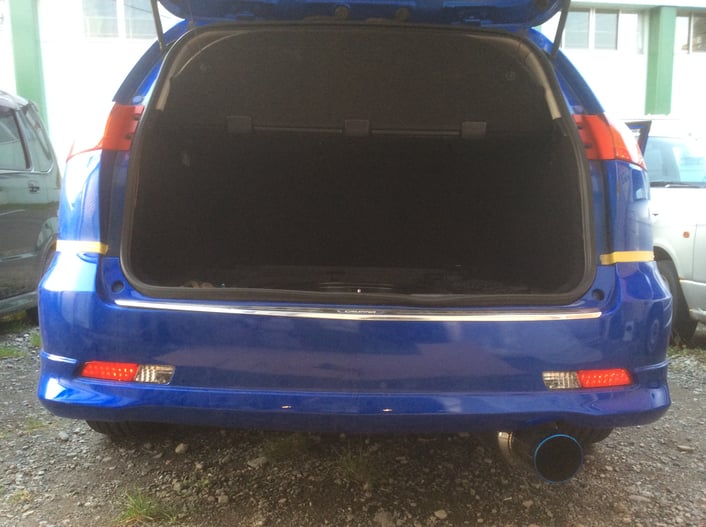

まだ、装着前の様子。
LEDリフレクターと交換しても、外観上は変わりません。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/ia9c5d3a95d57101a/version/1571723618/image.jpg)
お客様より、LEDリフレクターを取付したいとのオーダーを頂き、
当店にて、いろいろと調べてみたところ、
専門店による、純正部品の加工した製品がいくつかありましたが、

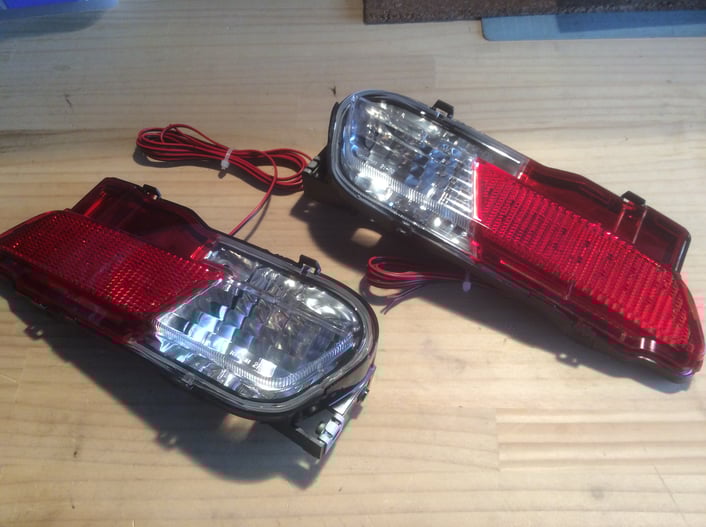

今回使用することにした製品は、 光らせ屋社製のものです。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i3e8b610f1777fd16/version/1571723819/image.jpg)
電源のONOFF機能の他、調光機能のついたモジュールが付属しています。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i4101d16eceb3bf40/version/1571723752/image.jpg)

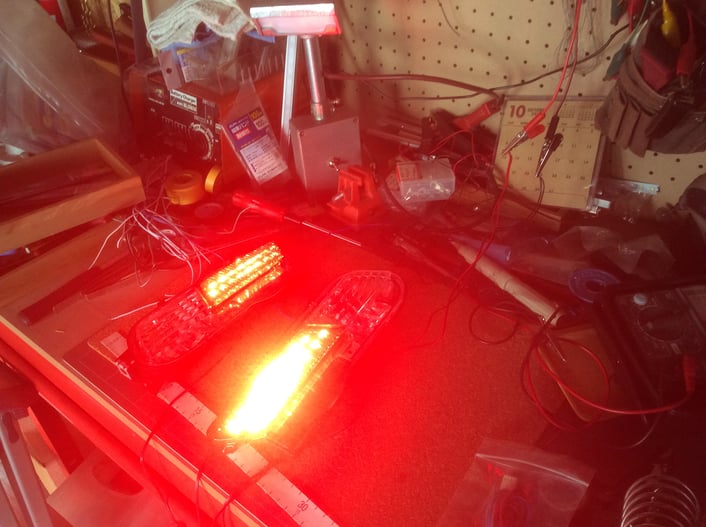

まずは、製品の単体作動確認から始めます。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i77326a13e03a81ee/version/1571723730/image.jpg)
とても明るく、鮮やかな赤色をしていますね。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i0563f61a91207b8c/version/1571723642/image.jpg)
それでは、さっそく取付の開始です。
まずは、マスキングテープを貼り付けて、
Rバンパーを取りはずしていきます。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/ib25eb64d5e80c579/version/1571723683/image.jpg)
Rバンパーの取り外し後の様子。
車体中央部に配線の引き込み用のグロメットがありましたので、
ここから、配線を取り入れていくことにします。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i82f950a1b8d51f5f/version/1571723703/image.jpg)

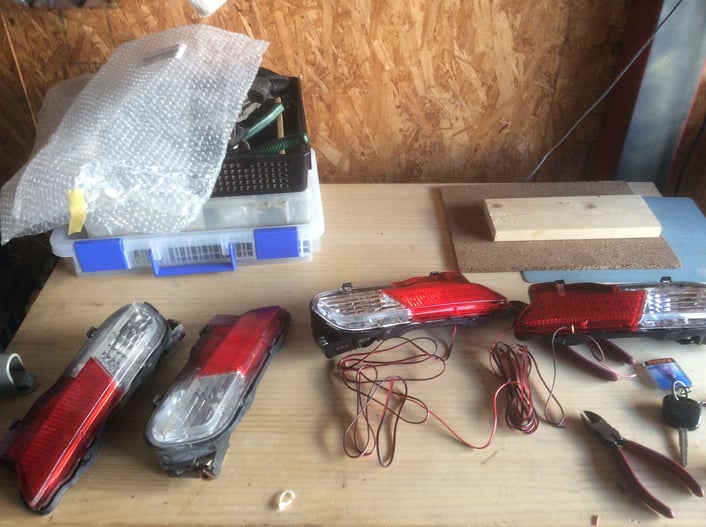

左側が取り外したリフレクター、
右側が新しいLEDリフレクターです。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i843fed580338aaf1/version/1571723775/image.jpg)

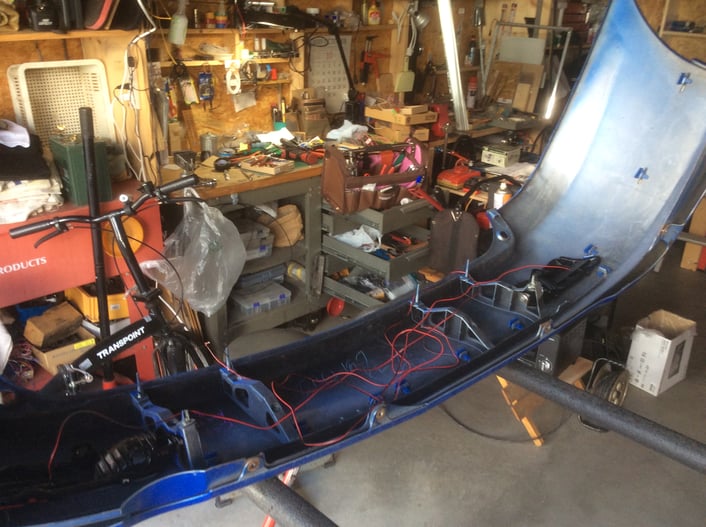

Rバンパー裏側での作業の様子。
LEDリフレクター本体を取付し、配線を取りまわしていきます。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i0f6319da00fb9831/version/1571723795/image.jpg)
配線の取りまわしの様子。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i871ceabf3d1fcea2/version/1571724048/image.jpg)
冬になると、Rバンパー内は雪だらけになってしまいますので、
配線の処理も確実にしておく必要があります。
ここでは、配線の接続部分には、ハンダ処理し、防水用の伸縮チューブを使用します。
配線はコルゲートチューブ内に収め、なるべくバンパー上部側へ設置していきます。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/ifc930e7d8982b2d8/version/1571723839/image.jpg)
バンパー側での作業にもメドがつきましたので、
車両側での配線取り出しの作業に入ります。

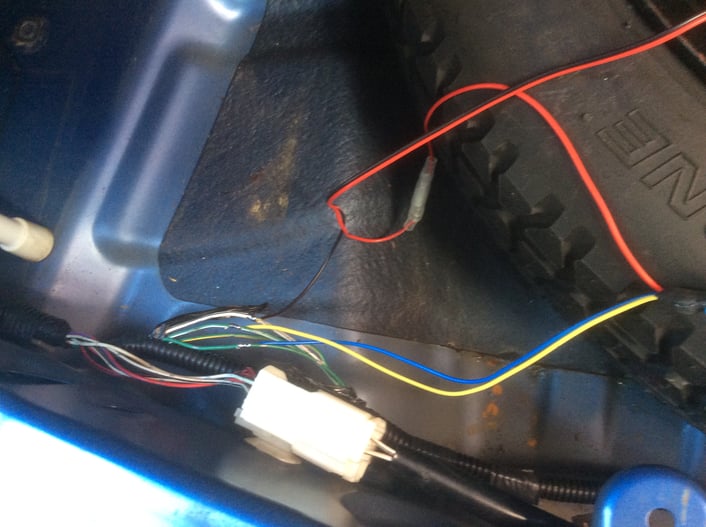

ここでは、必要信号線の取り出しを行ないます。
車両側配線の種別は以下になっています。
緑 テール
緑白 ストップ
白黒 アース
それぞれに接続、ハンダ処理後、まとめて行きます。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i47b9733ab54bf13e/version/1571723866/image.jpg)
電源や信号線の取り出し後、配線を外側へ、グロメットを通して取り出ししていきます。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i0e598c2ad879b46d/version/1571723885/image.jpg)
グロメット周辺の様子。
この後、新設した配線にも、コルゲートチューブを巻いていきます。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i85eb70ce4128d34c/version/1571723965/image.jpg)

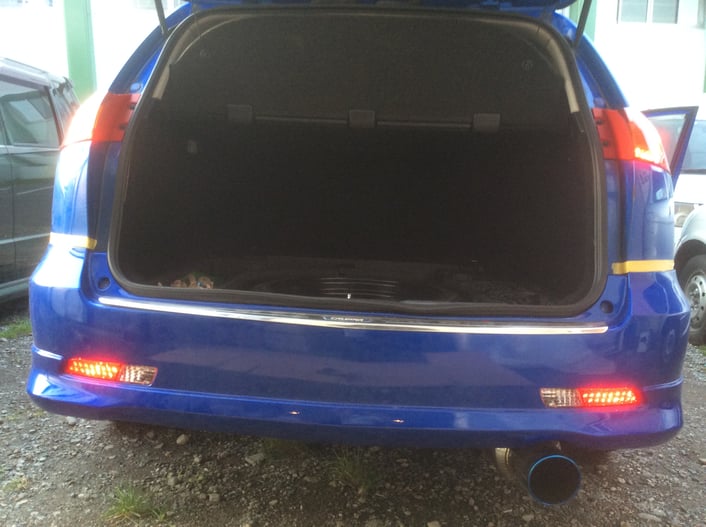

バンパーを取付後、
作動試験を実施。
きれいに点灯していますね。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/idc85e16b07c582a1/version/1571723944/image.jpg)
画像では、やや暗く見えますが、
実際上では、きれいにくっきりと点灯しているのが確認できました。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i421baf9b466d6d11/version/1571723929/image.jpg)
ブレーキ点灯の様子。
やや明るくなります。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/ib59e4ab749c85352/version/1571723989/image.jpg)
こちらは、バックランプ点灯の様子。
これで、無事作業の完了です。
