平成18年式 トヨタハイエース(KDH205)に作業灯の配線新設にて入庫です。
作業灯本体はお客様にて用意され、設置まではできているので、
配線を新設する作業にて、承ったものです。
その作動条件は、3極スイッチ切替にて、
1.ルームランプと連動して点灯、
2.単独にて点灯、
3.消灯
の3通りです。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i3ec45ae8610ff5fd/version/1578020390/image.jpg)
それでは、早速取付の開始です。
まずは、配線を取りまわしていきます。
電源の取得先は、R側ルームランプの常時電源を使用します。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i9b42b7f6e2f33a6c/version/1578020456/image.jpg)
配線の結線部分には、ハンダにて接続、伸縮チューブにて養生していきます。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/ie497bb6e0229f088/version/1578020436/image.jpg)
既存の純正ハーネスに配線を割り込ませて、ひいていきます。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i344702e2c3c5609a/version/1578020474/image.jpg)

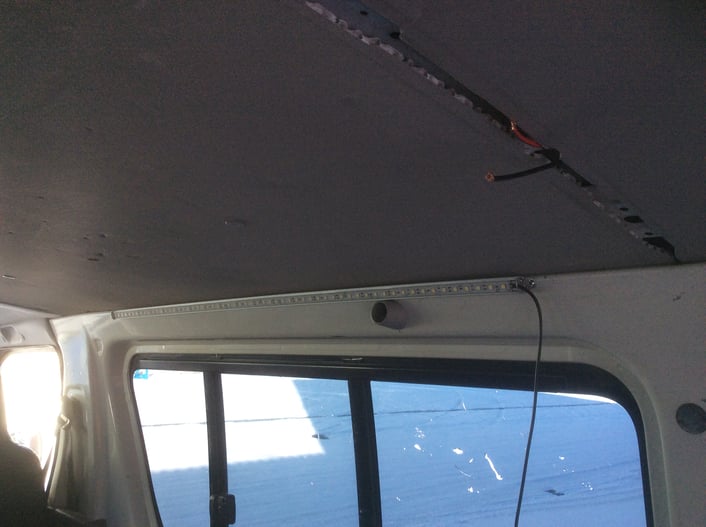

設置済みの作業灯へ接続していきながら、車両後方へ設置するスイッチまで、
配線をひいていきます。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i6808233954567c69/version/1578020495/image.jpg)
配線を引き終えたあとは、スイッチの設置にて、
既存のパネルに取付します。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/ic0c34e2af87f1c48/version/1578020518/image.jpg)

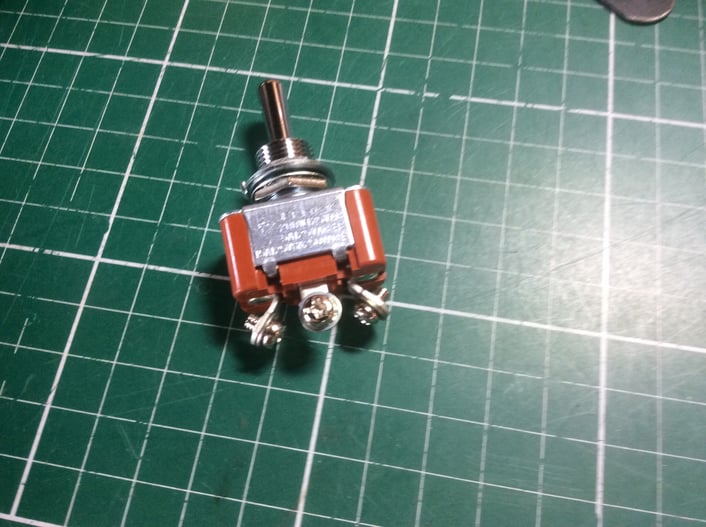

使用するスイッチはトグル式、3段階で切替ができるもので、
2方向へ電気を流し、中立(ニュートラル)で、電源をオフにすることができます。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/iec92dd9e5afd59c1/version/1578020539/image.jpg)

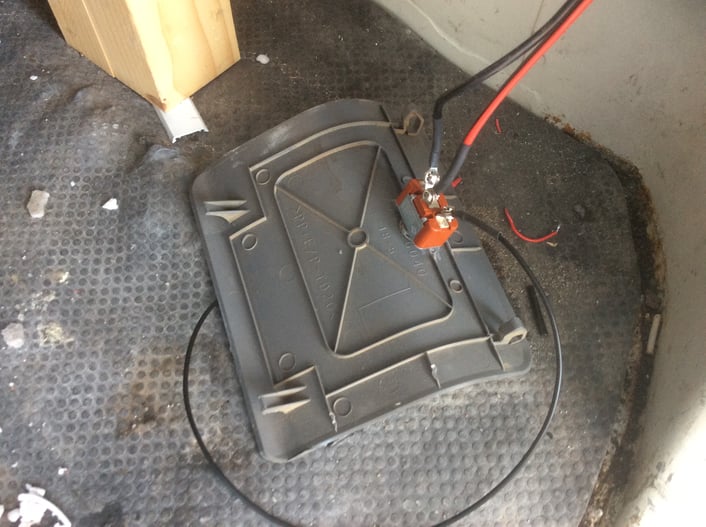

スイッチ取付の様子。
設置と配線ができましたら、車両側へもどしていきます。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i383a886abd07e810/version/1578020612/image.jpg)
スイッチ設置の様子。
設置場所は、車両後方、右下側になります。
ちょうど、Rゲートを開けて、右側下ですね。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i8f8496085c3cbe9f/version/1578020596/image.jpg)
配線の引き込みが完了しましたら、作動試験を始めます。
無事、点灯していますね。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i864c8cb0b4486b45/version/1578020654/image.jpg)
今回はお客様の持ち込みの作業灯だったので、
どのくらいの照度があるのか、気になりましたので、
夜になるのを待ち、見てみたところ…

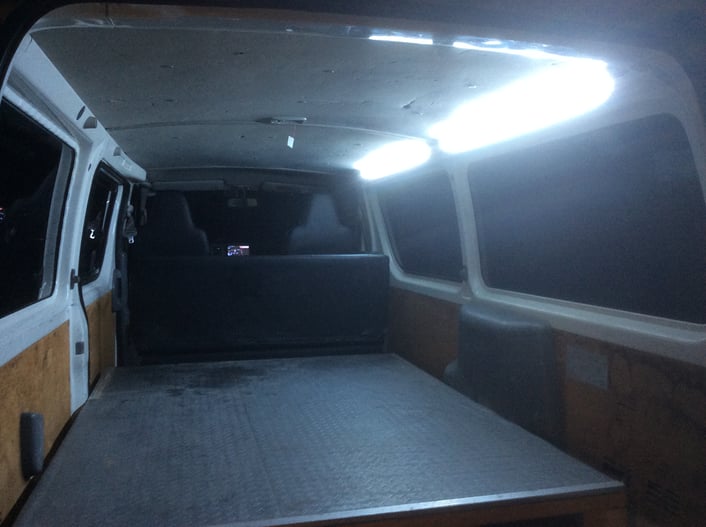

![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/idd582aac6097afb6/version/1578020673/image.jpg)
照度はありますが、やや、光加減が青がかっているようで、
長時間照らしていると、目が疲れてくるように感じます。
