平成28年式 スバルレヴォーグ(VM4)にドライブレコーダーの取付にて入庫です。
雪もすっかり解け、天気もよく、まだ肌寒い気温の中、ドライブレコーダーの取付日和となりました。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/iab0adf8bfda47d78/version/1589883739/image.jpg)
レヴォーグはレガシイの弟分ですが、なかなかの迫力とかっこよさを持ち合わせた自動車です。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/ie341fc1de0bb9c3c/version/1589883751/image.jpg)
取付するドライブレコーダーはカロッツェリア社製、VREC-DS500DC
F側、R側のカメラと、別モニターのセットの製品、
お客様の持ち込みにて取付します。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/id0f90e3c98645e3a/version/1589883770/image.jpg)

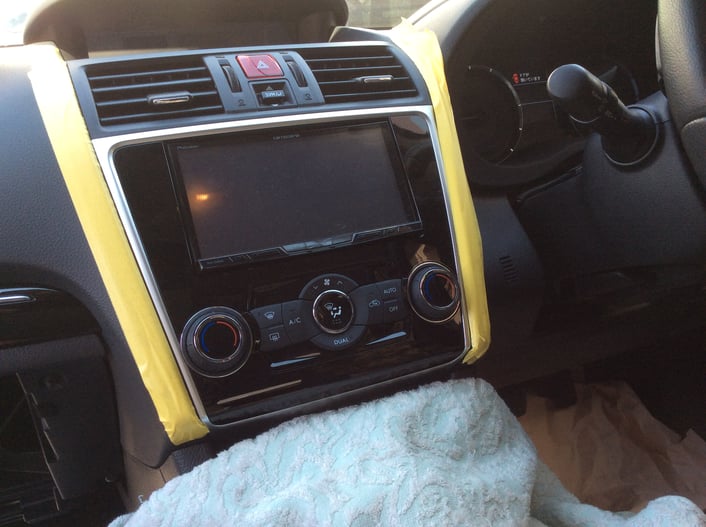

それでは、さっそく取付の開始です。

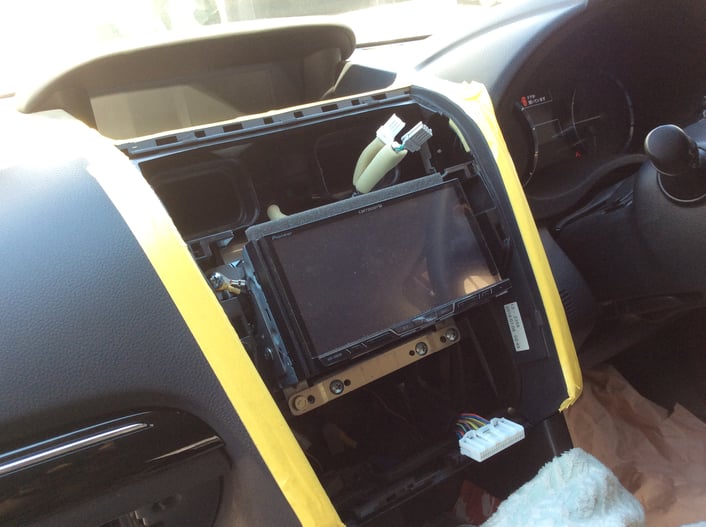

なにはなくとも、センターパネルの取り外しから始めます。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i0f347be1ff2404d5/version/1589883782/image.jpg)
順調に取付作業が進む中、やはりというか、またかというか、

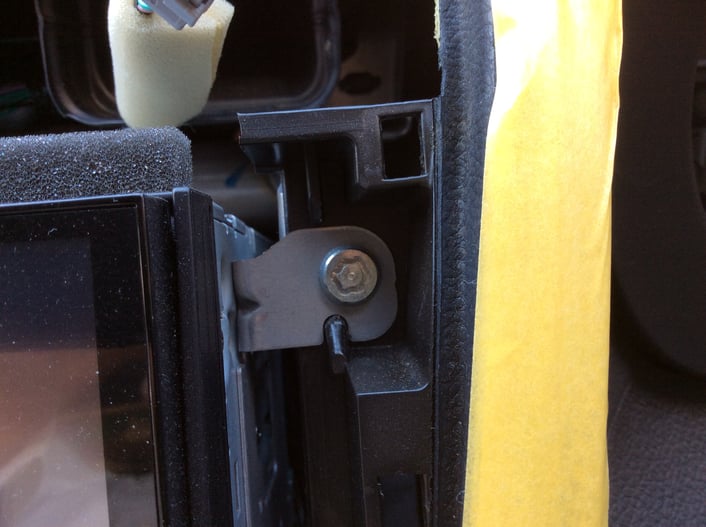

案の定、ロックナットが締め付けられているではありませんか。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i31304a00a9e2c418/version/1589883816/image.jpg)
マックガードのロックボルトです。
これを取り外すには、専用の取り外し工具が必要で、
通常、車載されているものですが、
探してみても、それらしきものはどこにも見当たりません。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i106e132f1d7ee7df/version/1589883831/image.jpg)
いよいよになれば、お客様へ確認することになるのですが、
今回は、ナビ下側に作業スペースがあいているので、
なんとか、ここから配線へアクセスができそうです。
いっちょ、やってみましょうか。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i89accdb883f01256/version/1589883847/image.jpg)
モニターはダッシュボード右側へ設置しますので、配線はコンソール下を通していくことにします。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/iee7748ac6a0f1e7d/version/1589883867/image.jpg)

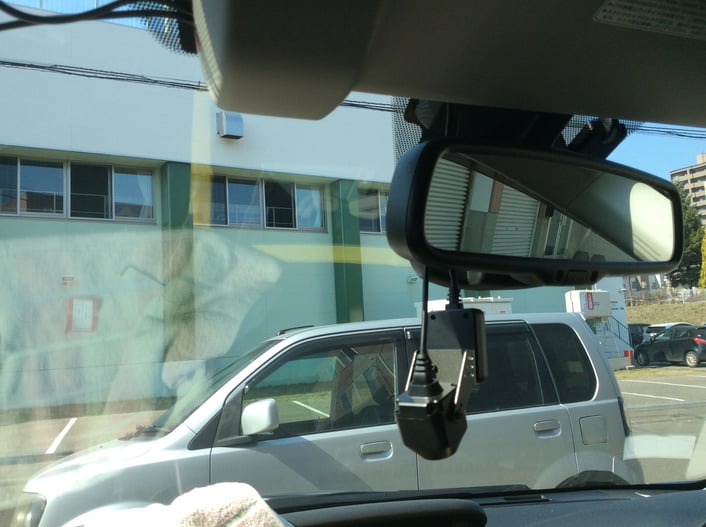

F側ドライブレコーダーの取付の様子。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i11ff5f6167d7ecfa/version/1589883801/image.jpg)
R側ドライブレコーダーの取付の様子。
ここでは、配線をジャバラへ通し、車両室内へ入れていきます。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i46ae66a9207ccab3/version/1589883880/image.jpg)
Rゲートを開けて、下側からみた様子。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i3846d7a6337b4c52/version/1589883895/image.jpg)

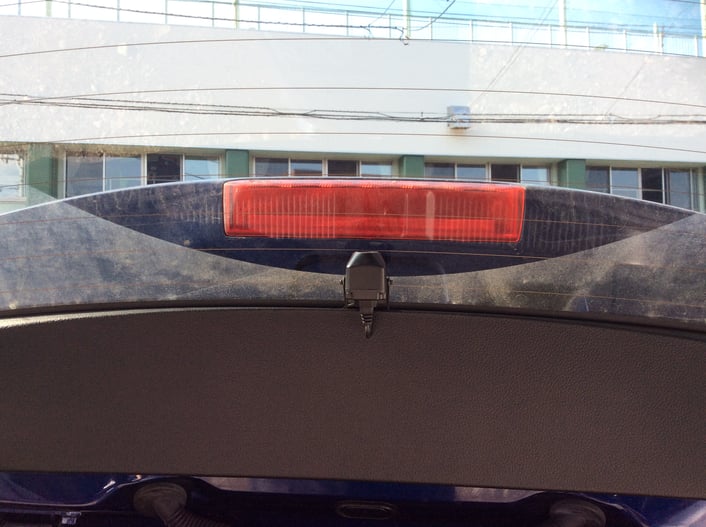

Rゲートを閉め、ウインドウ外側から見た様子。
なんだか、よくわかりませんね。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/iefa6a11276b8a39c/version/1589883910/image.jpg)

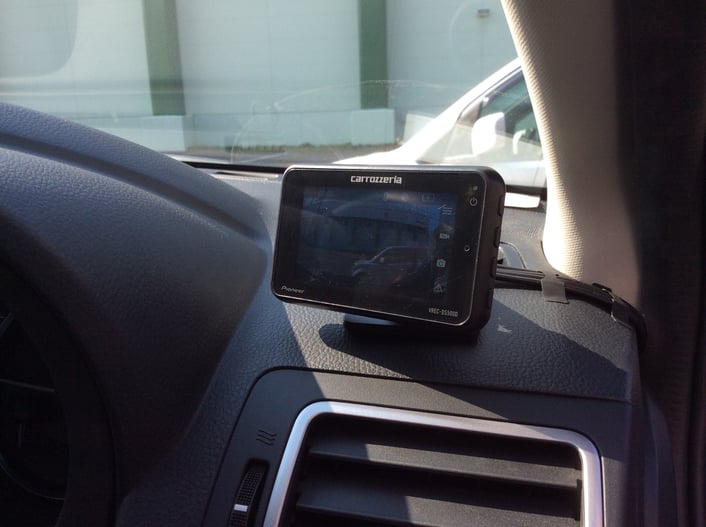

モニター設置の様子。
コンパクトに収まっていますね。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=706x10000:format=jpg/path/s0c18fae4862e0e58/image/i9211635fb2fa7d59/version/1589883929/image.jpg)
F側ウインドウ、外からの様子。
これも、なんだかよく分かりませんが、
画像中央の純正カメラ(ルームミラー内蔵)と助手席側のアイサイトカメラの間に設置しています。
スバルの自動車は、アイサイトが設置されていることが多く、
その作動範囲をさけ、かつワイパー可動範囲内、ウインドウ上部20%内、
かつ視界をさえぎらない場所となると、この場所への設置となります。
